流量调节阀

知识产权

实用新型名称
一种变截面式流量调节阀

摘要
本实用新型涉及一种变截面式流量调节阀,属于机械领域,其特征在于:包括阀壳(1)、弹性管(2)、压力控制器(3)。通过压力控制器(3)调整弹性管(2)所受的外压,达到改变流经其内部的介质的流通截面的目的,实现流量调节。

权利要求
1 .一种变截面式流量调节阀,其特征在于:包括阀壳(1)、弹性管(2)、压力控制器(3);弹性管为带翻边的筒状结构,具有良好的弹性,两端通过螺栓将弹性管的翻边压紧在阀壳的两个连接面;通过压力控制器(3)调整弹性管(2)所受的外压,达到改变流经其内部的介质的流通截面的目的,实现流量调节。

技术领域
[0001] 本实用新型涉及一种变截面式流量调节阀,属于机械领域。

背景技术
[0002] 流量调节阀又称流量控制阀、流量控制器是流体领域常用的元件。其基本原理是根据调节部位信号,自动控制阀门的开度,从而达到流量调节的目的。目前所用的调节阀大多是控制部件与介质直接接触,存在着极大的腐蚀风险。另外一方面,控制部件在作用过程中,改变了介质的流动通道的截面形状,加大了流动行程,增加了管阻,浪费了能量。

发明内容
[0003] 本实用新型要解决的技术问题是提供一种变截面式流量调节阀,实现了流量调节的功能,而且解决了特殊介质对控制部件的腐蚀问题,同时降低了管阻。为解决上述技术问题,本实用新型提供如下技术方案:一种变截面式流量调节阀,其特征在于包括阀壳(1)、弹性管(2)、压力控制器(3)。通过压力控制器(3)调整弹性管(2)所受的外压,改变弹性管 (2)的内径,达到改变流经其内部的介质的流通截面的目的,实现流量调节。通过以上结构,不仅降低了管阻,而且有效避免了特殊介质对控制部件的腐蚀。

附图说明
[0004] 图1是本实用新型的一种实施方式示意图,图2是本实用新型的另一种实施方式示意图。

具体实施方式
[0005] 下面结合图1和图2对本实用新型的实施作进一步的描述,使其结构更加明了。如图所示,一种变截面式流量调节阀,弹性管为带翻边的筒状结构,具有良好的弹性,两端通过螺栓将弹性管的翻边压紧在阀壳的两个连接面,在阀壳的内壁和弹性管的外壁形成一个密封的受压腔。阀壳上连接有压力控制器,为弹性管提供压力来源。当需要调节管路系统的流量时,启动压力控制器,弹性管在受到外压时,发生弹性形变,产生径向收缩,截面变小,介质通过截面的流量变小,实现流量调节的目的。当关闭压力控制器时,外压消失,弹性管在弹性作用下产生径向扩张,直至恢复原状。

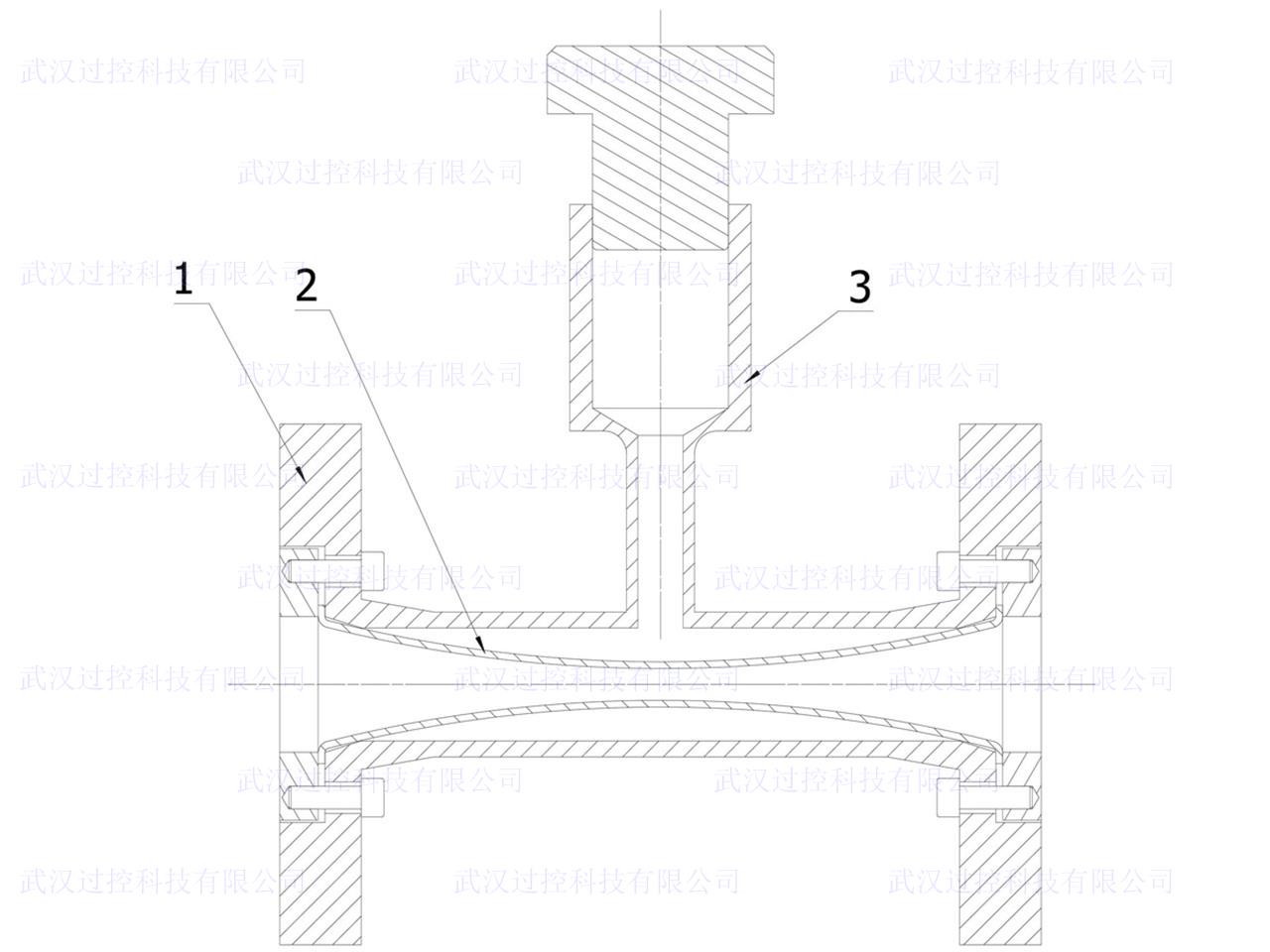

附图1

一种变截面式流量调节阀 附图1
