型号：GK_FDCRLXTGCFXSY
详细介绍：

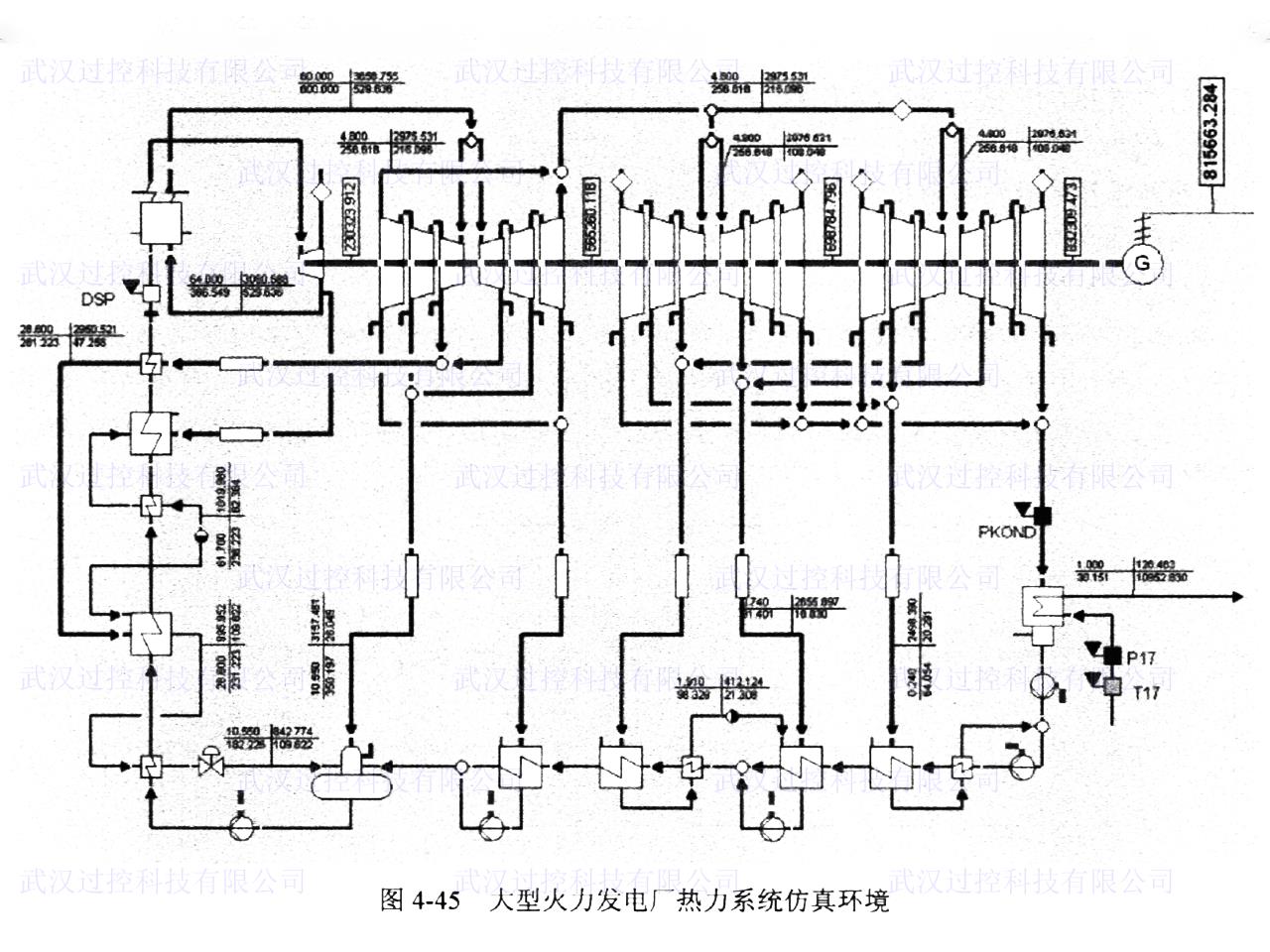

发电厂热力系统是将燃料化学能转化为电能的核心流程，主要包括蒸汽发生（锅炉）、能量转换（汽轮机）、热能回收（凝汽器）及工质循环等环节。
功能：
1.了解大型火力电站热力系统的组成与工作流程;
2.初步掌握热力系统的模块化构建方法;
3.初步掌握热力系统的变工况实验方法和性能分析方法。
主要配置：
主要由蒸汽发生模块、动力转换模块、冷凝与回热模块、测控与数据采集系统组成。
技术参数：
1.电加热锅炉：功率：6~10kW，工作压力：0.6MPa（安全阀起跳压力 0.7MPa），蒸汽温度：163~194℃（饱和）；
2.微型汽轮机：进汽压力：0.3~0.5MPa，进汽温度：150~180℃，额定转速：3000rpm，输出功率：50~80W；
3.凝汽器：换热面积：0.8m²，冷却水量：2~8L/min，冷凝效率≥95%（蒸汽冷凝为饱和水）；
4.测量精度：压力：±0.5% FS；温度：±0.5℃；流量：±1.5%；功率：±2%；
5.安全保护：锅炉超压保护、缺水保护、汽轮机超速报警、漏电保护；
6.装置尺寸：主体设备：长 × 宽 × 高≈2.5m×1.2m×1.8m（含锅炉、汽轮机、凝汽器及控制柜）。
