型号：GK_HRQQKWDKZ
详细介绍：
换热器前馈温度控制实验装置是基于前馈控制理论设计的专用实验设备，用于研究和验证前馈控制策略在换热器温度控制中的应用效果。前馈控制属于 “开环控制”，通过预先测量干扰量（如冷 / 热流体流量、入口温度波动等），并根据干扰量对被控变量（如出口温度）的影响规律，提前产生控制作用，以抵消干扰对系统的影响，相较于传统反馈控制，具有 “提前补偿” 的优势。
功能：
1.理解前馈控制系统的基本原理和前馈温度控制的工作过程；
2.采用试凑法对PID调节规律进行参数整定,测定在阶跃激励下换热器管程出口温度的过渡过程,评价控制系统的控制质量。
主要配置：

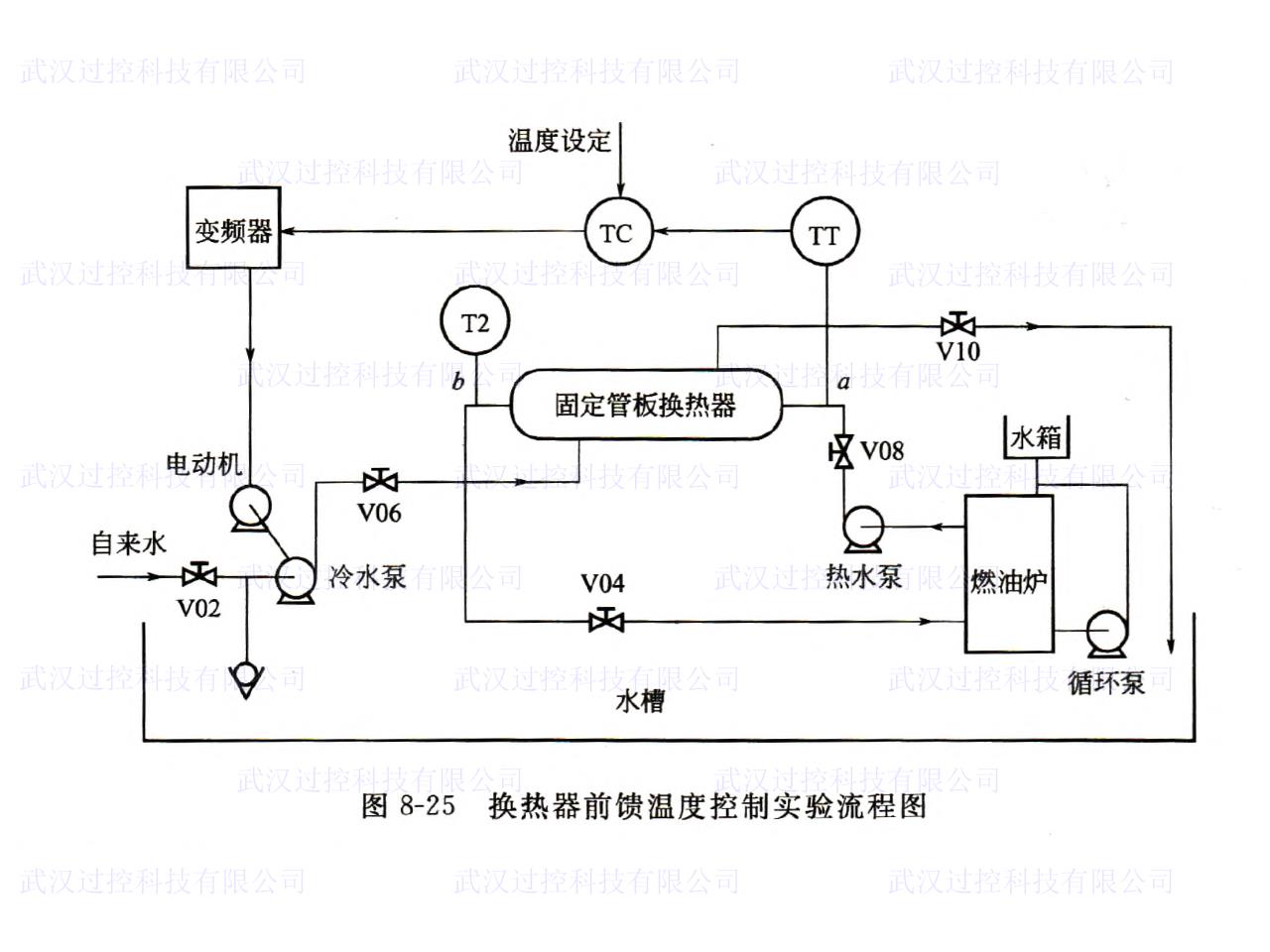

换热器、流体循环系统、温度传感器、流量传感器、压力传感器、控制器、执行机构、数据采集模块、上位机软件、安全保护、操作面板等。
技术参数：
1.换热器规格：内管尺寸：φ16mm×1.5mm，外管尺寸：φ25mm×2mm，换热长度：800mm；
2.温度控制范围：热流体温度：室温 - 80℃（可调），冷流体温度：5℃ - 室温（取决于水源），出口温度控制目标：可设定为 30℃ - 70℃；
3.温度控制精度（前馈控制）：±1℃（干扰量阶跃变化时，稳态误差≤1%）；
4.流量测量范围： 热流体：0 - 10L/min，冷流体：0 - 15L/min， 流量测量精度：±1% FS；
5.加热功率：2kW（可调，AC 220V，固态继电器控制）；
6.控制器类型：PLC（CPU 处理速度≤0.1ms / 指令），支持前馈 + 反馈复合控制算法；
7.数据采集频率：≥10Hz（温度、流量信号实时采集）；
8.显示与记录：7 英寸触摸屏，实时显示温度 / 流量曲线，支持 USB 数据导出（Excel 格式）；
9.流体压力：常压（≤0.1MPa），管道耐压≥0.6MPa；
10.电源要求：AC 220V±10%，50Hz，总功率≤3.5kW；
11.装置尺寸：约 1200mm×600mm×1500mm（长 × 宽 × 高）；
12.安全功能：超温保护（设定值≥85℃时断电）、泵过载保护、漏电保护。
