连续螺旋折流板特征

换热器

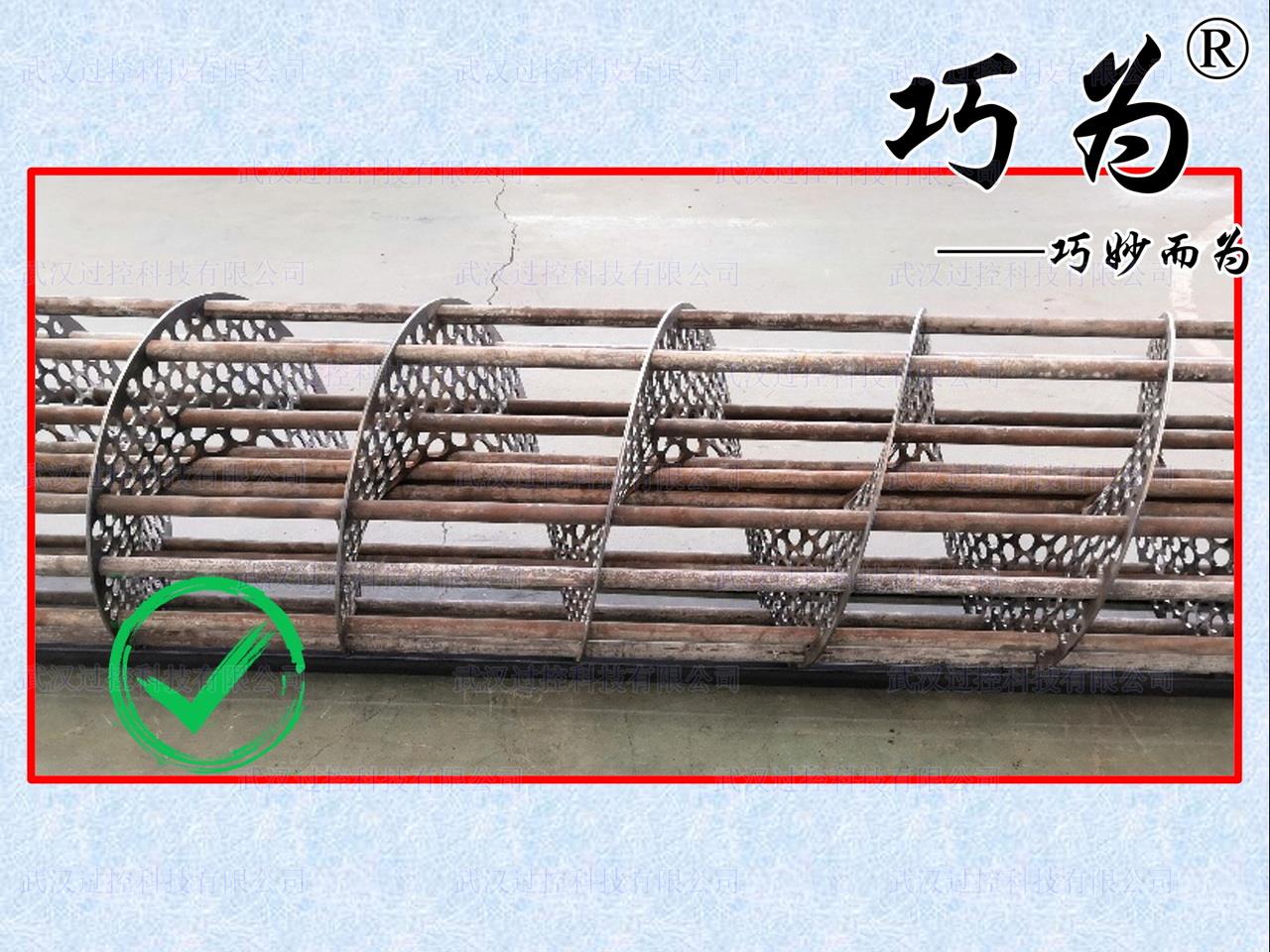

        市面上有很多种换热器都号称是连续螺旋折流板换热器,但真正能够称得上是完美结构的连续螺旋折流板换热器只有一种,其特征如下:

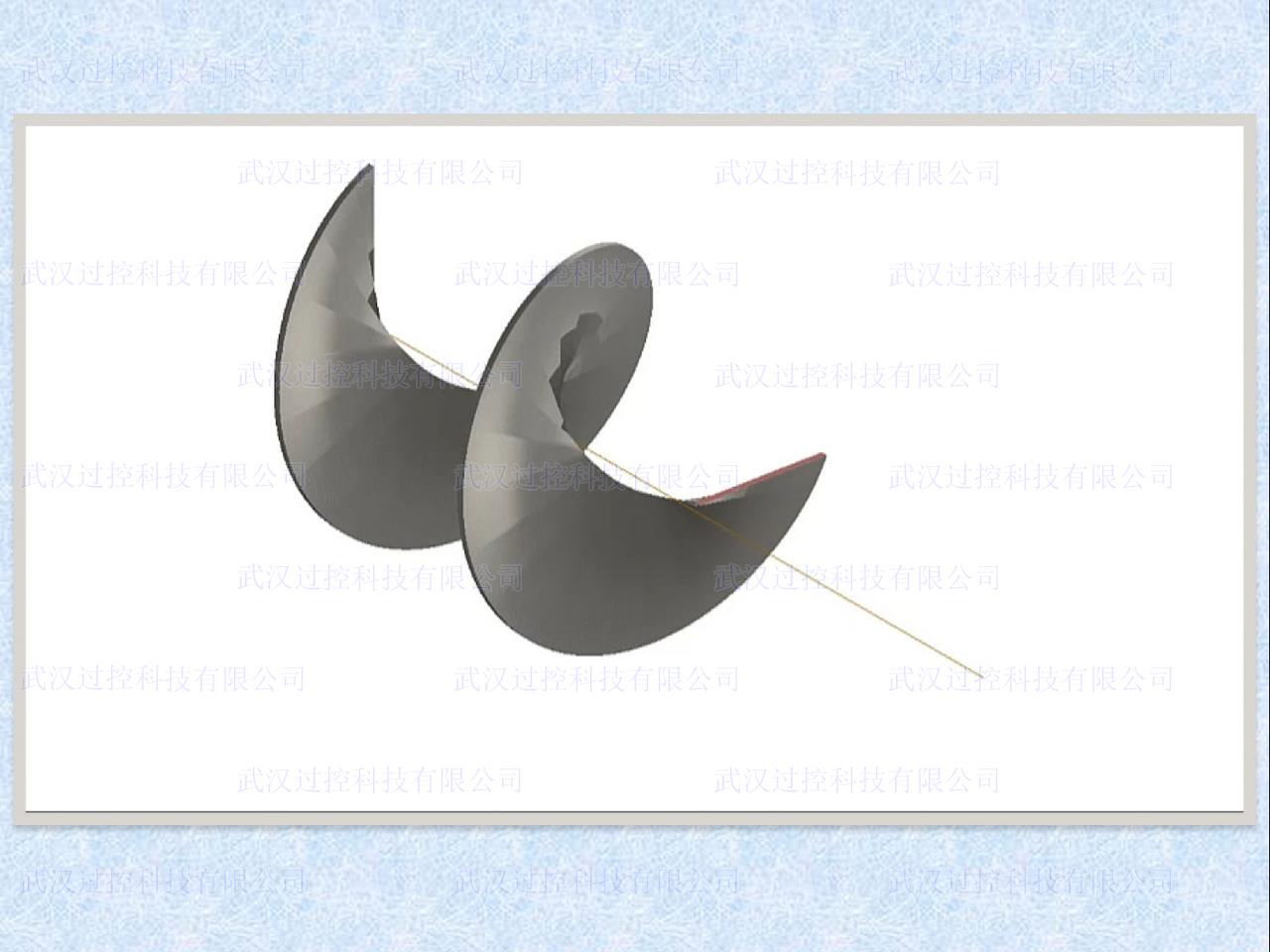

        特征1:螺旋折流板的螺旋面为直纹曲面,它的理论模型是一根垂直于中轴线的垂线段绕着中轴线螺旋旋转,垂线段绕过的轨迹形成了连续螺旋折流板基板的理论模型基础。

连续螺旋折流板特征

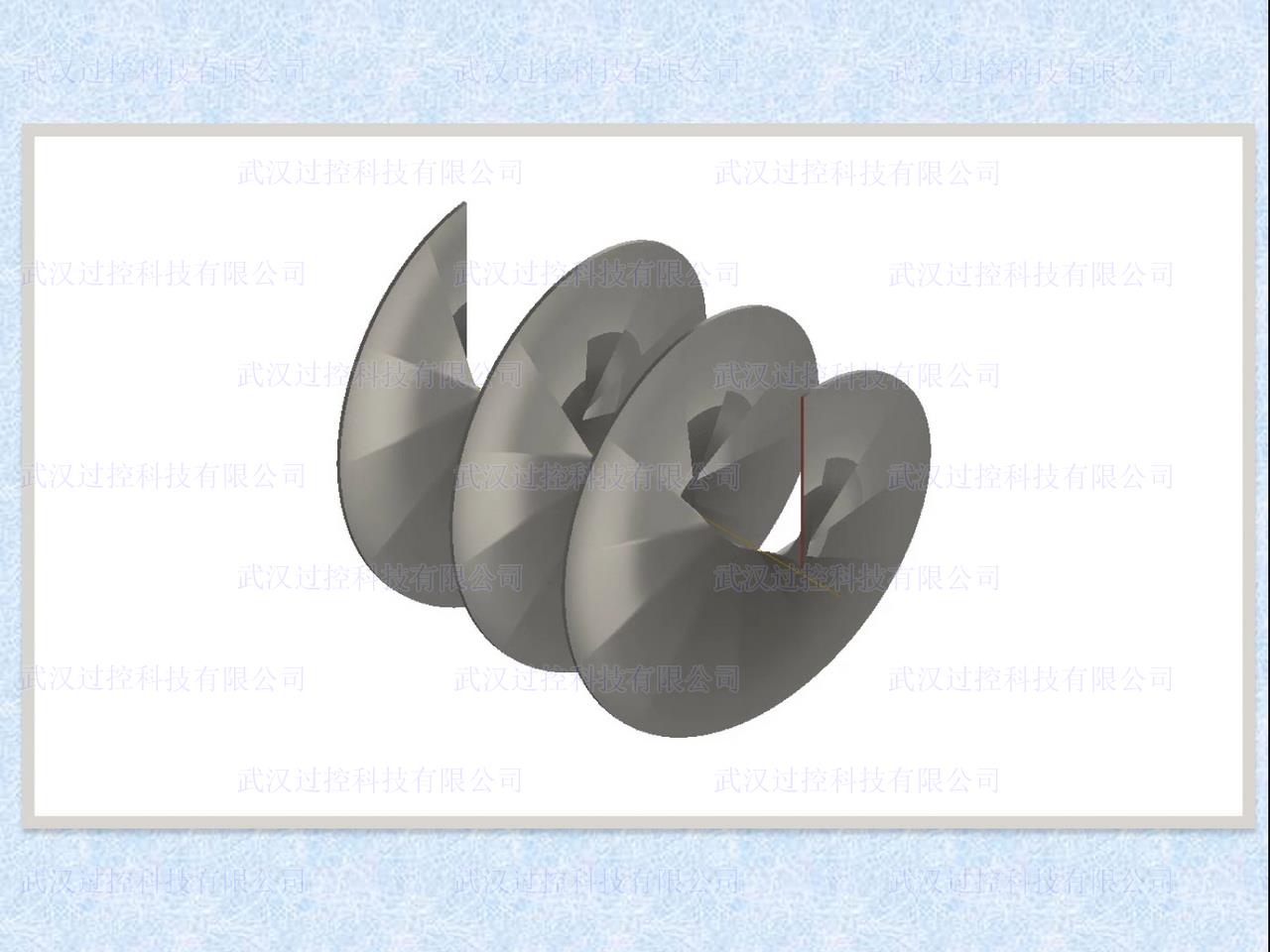

        特征2:无论螺旋折流板的外直径多么大,其中心孔螺旋线均趋向于直线(本特征是技术难点之一)

连续螺旋折流板特征

        特征3:螺旋折流板的螺旋面沿着旋转轴线方向是连续的。

连续螺旋折流板特征

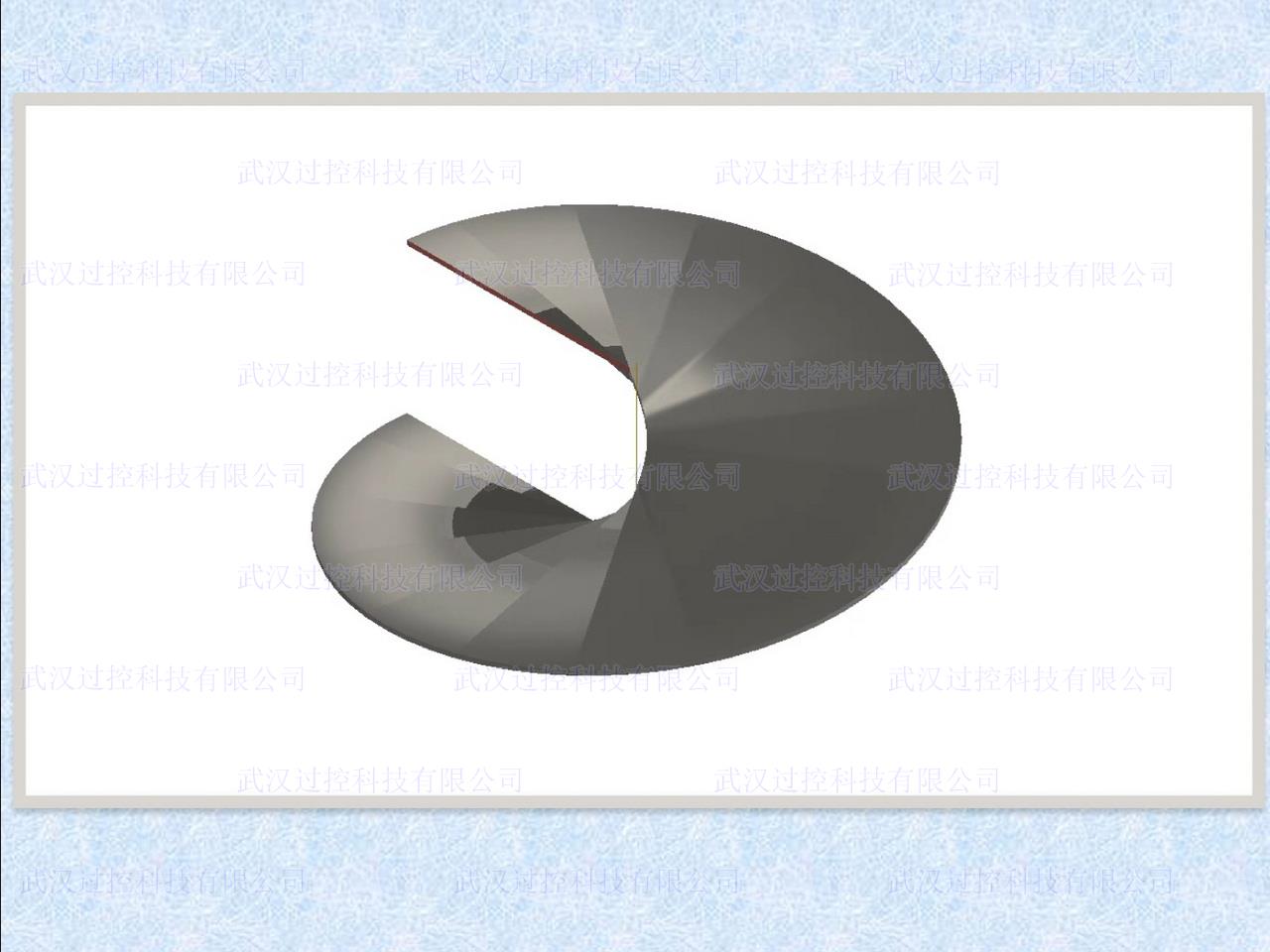

        特征4:螺旋折流板沿径向方向是连续的(即螺旋折流板从中心到外径边缘是连续的)。

连续螺旋折流板特征

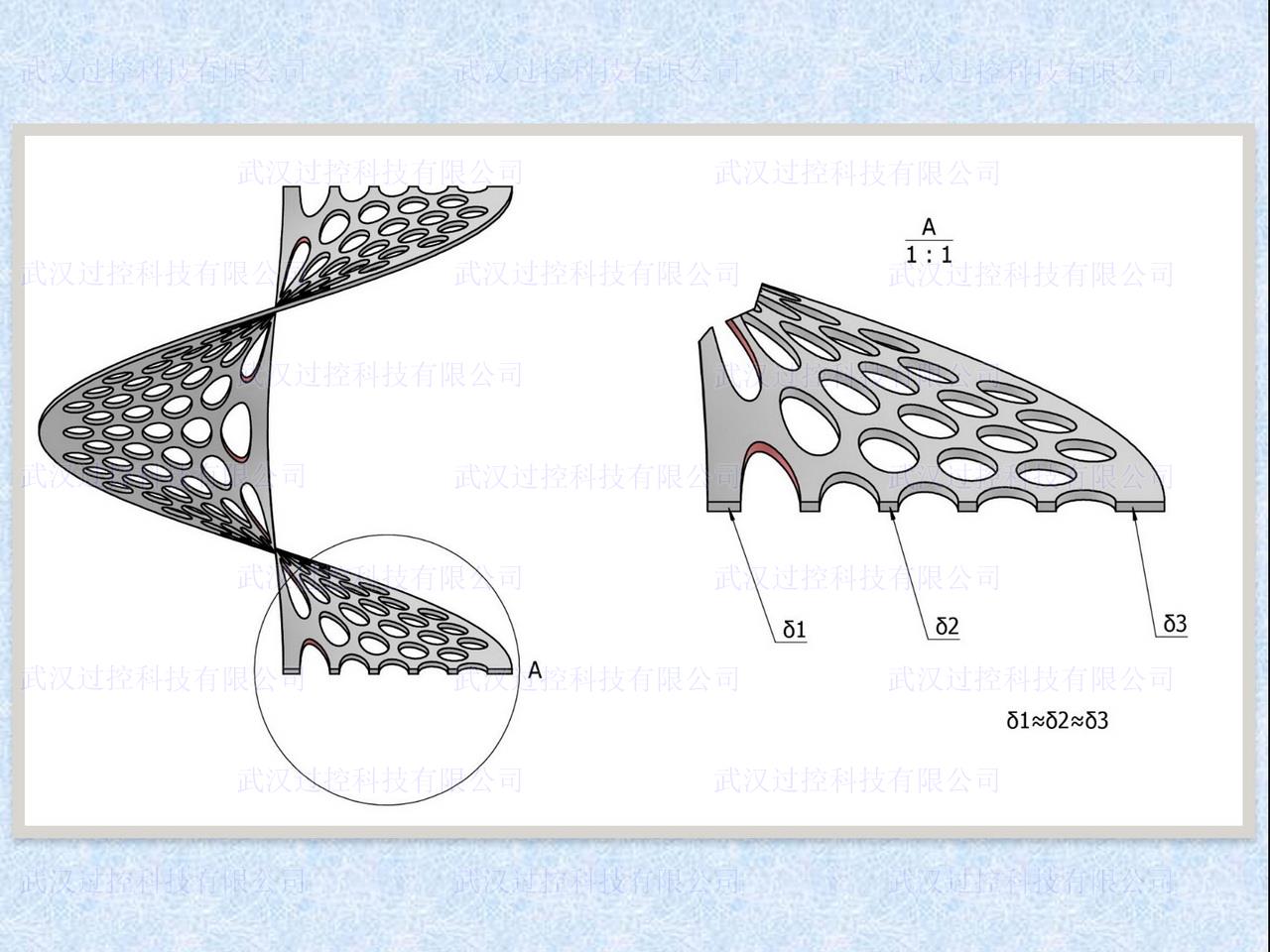

        特征5:螺旋折流板各处法向等厚(此特征是技术难点之一,螺旋折流板在成型过程中,各处的减薄量不超过10%)。

连续螺旋折流板特征

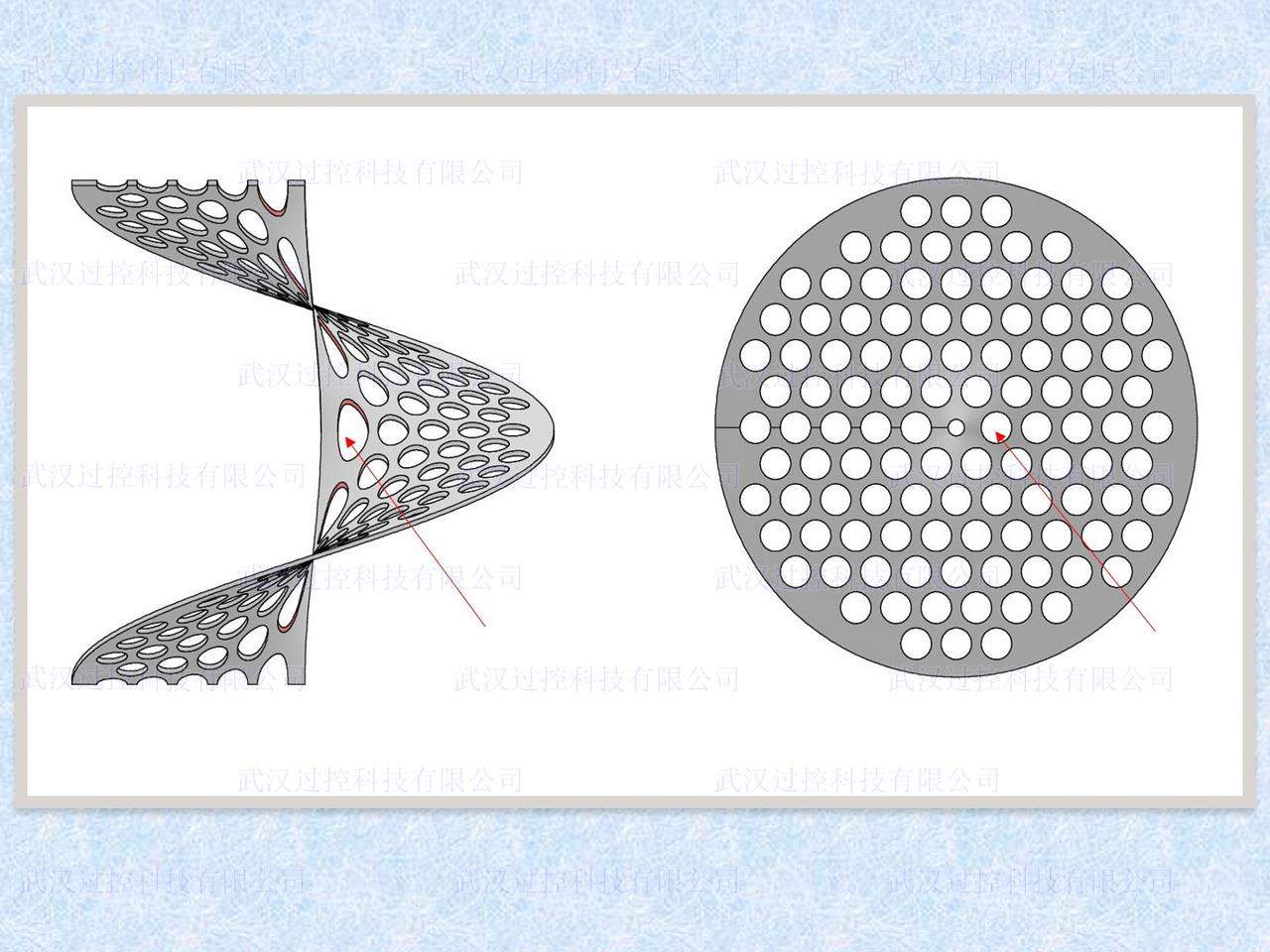

        特征6:螺旋折流板靠近中轴线处的大倾斜角度位置也严格按尺寸加工孔(即在螺旋折流板大倾斜角度位置也能有效控制流体的漏流)。

连续螺旋折流板特征

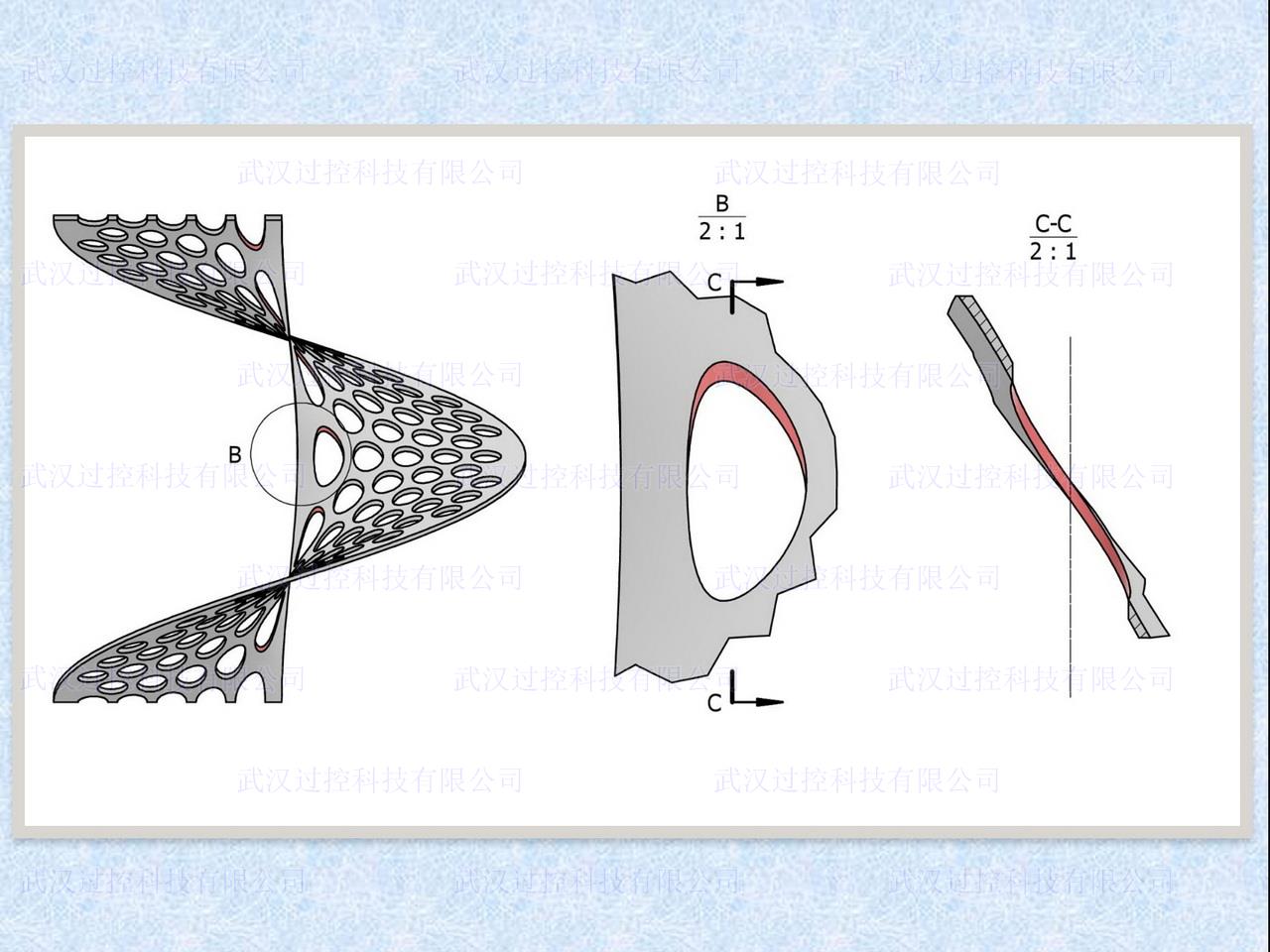

        特征7:螺旋折流板所有管孔的投影均为正圆形,所有孔均为圆柱面,且圆柱面理论上均为同一尺寸。

连续螺旋折流板特征

        下面将介绍一些市面上的螺旋折流板或螺旋折流板换热器,他们不是严格意义上的连续螺旋折流板换热器,以便对比识别;

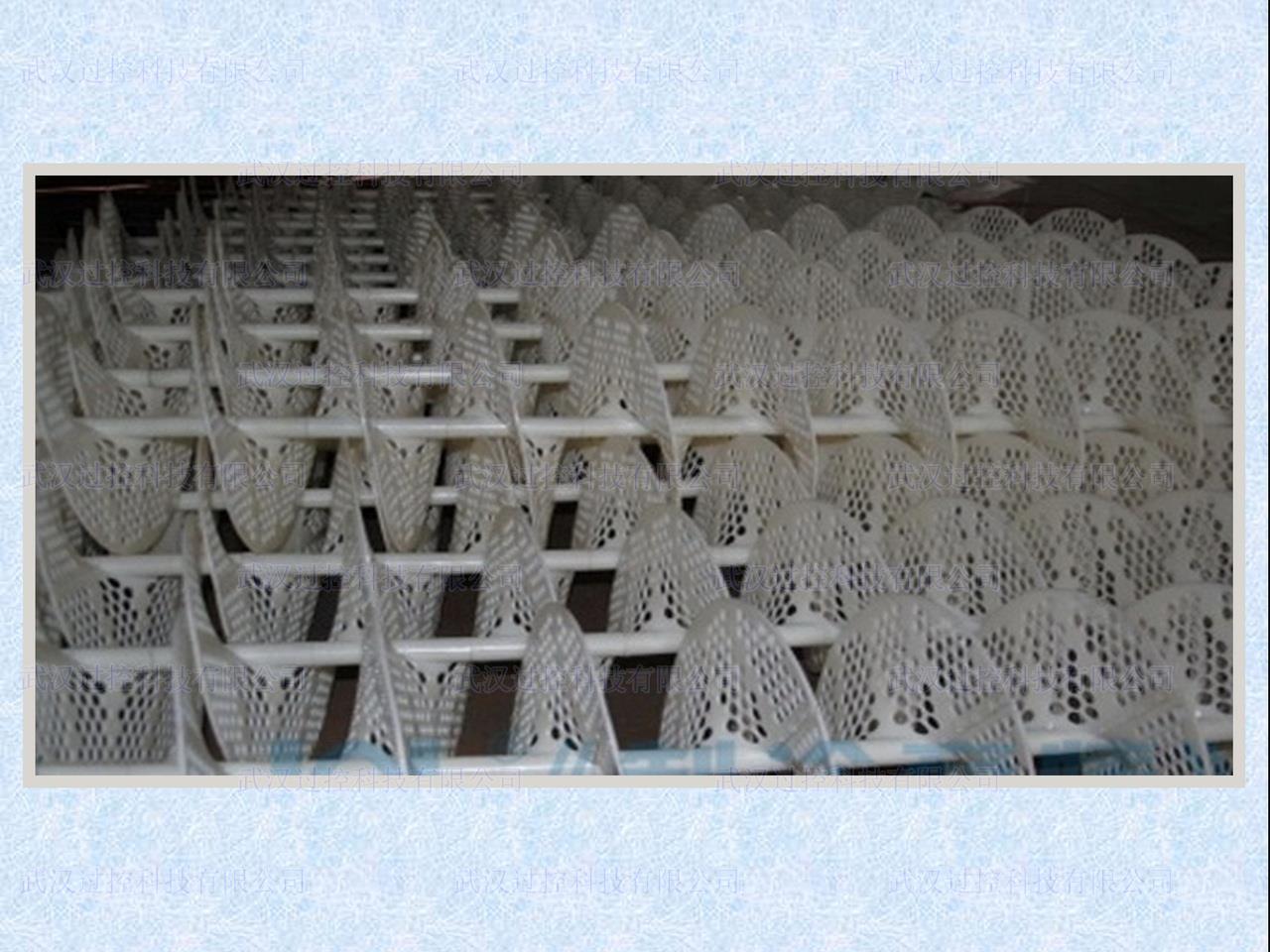

        非严格意义上的连续螺旋折流板1:塑料结构,带中心支撑定位管,尺寸定型,注塑成型,主要应用于空调制冷行业。

连续螺旋折流板特征

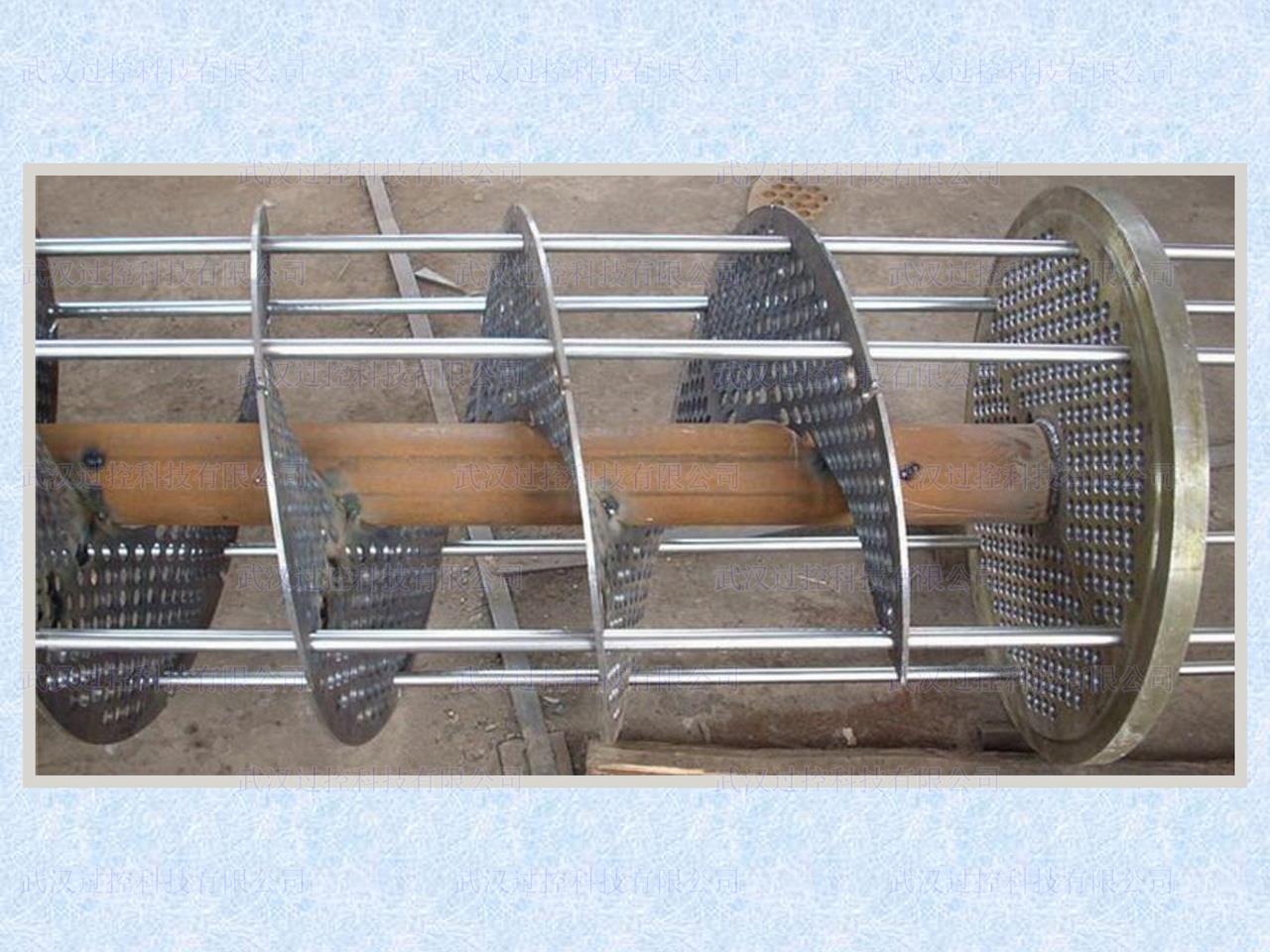

        非严格意义上的连续螺旋折流板2:带中心假管的螺旋折流板管束,假管占用了一部分换热管位置,减少了换热面积,对换热器的受力状态也有一定的影响。

连续螺旋折流板特征

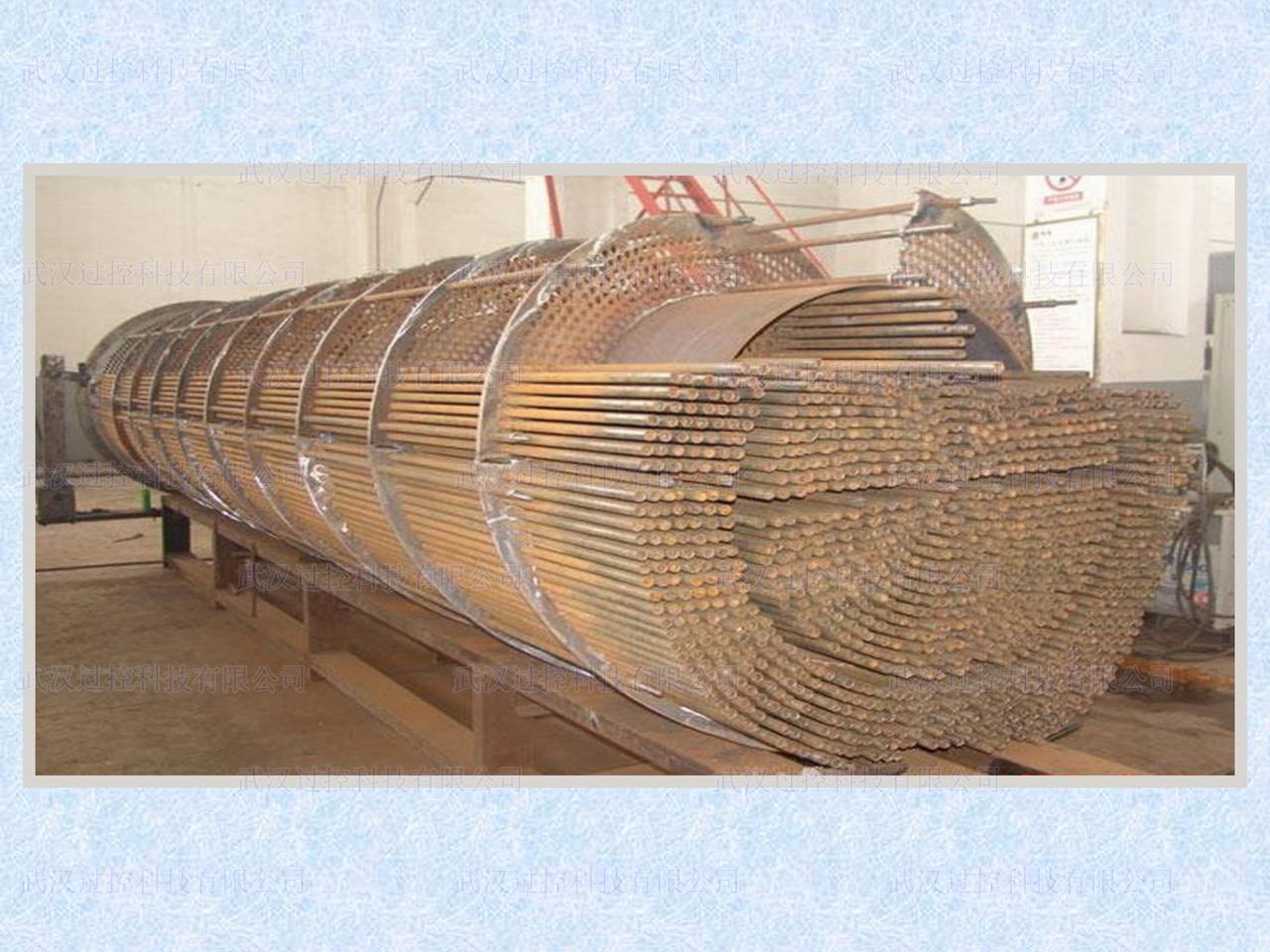

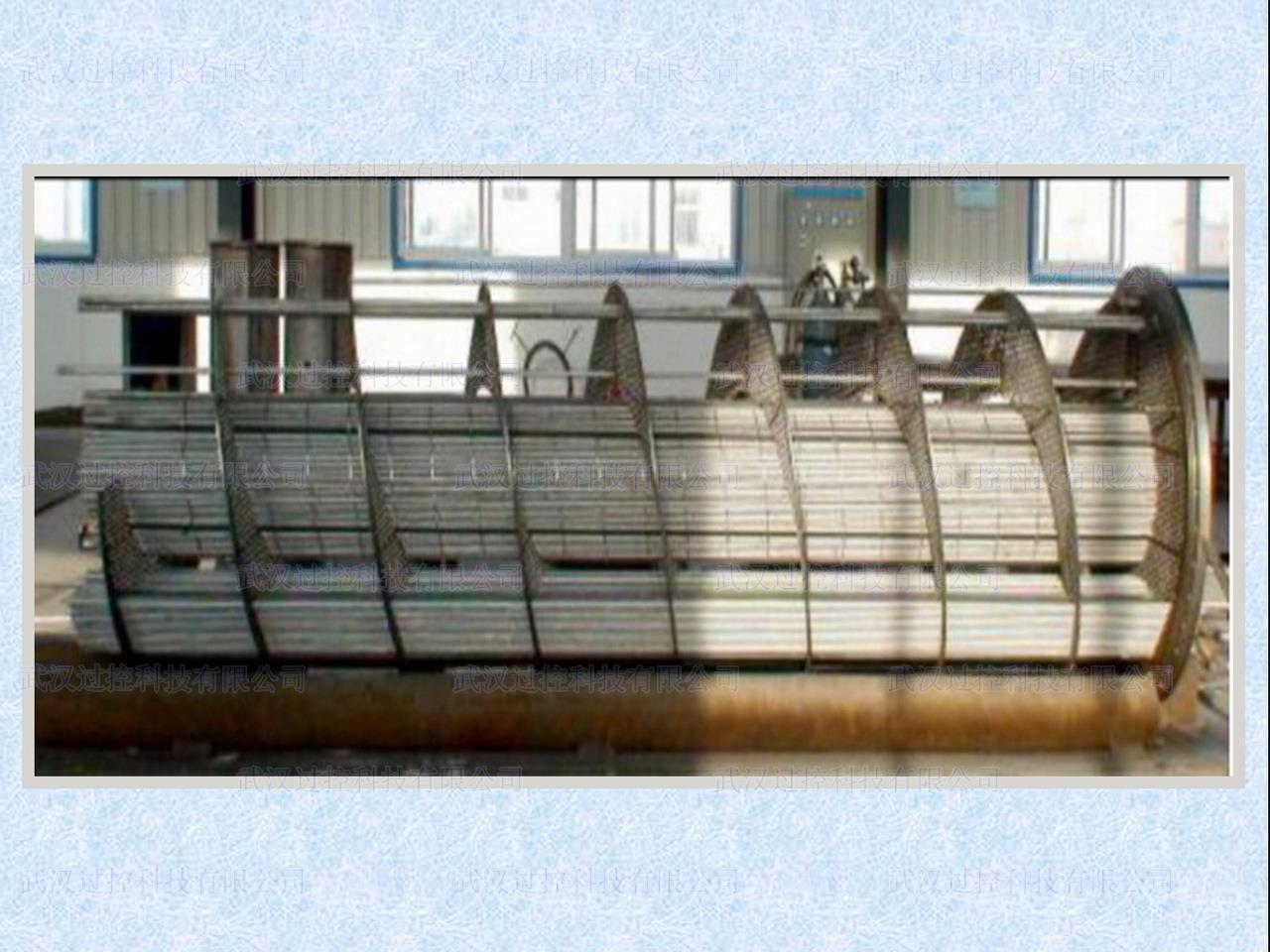

        非严格意义上的连续螺旋折流板3:多层圆通螺旋折流板结构,因为无法制作出从内到外连续的大直径螺旋折流板产生的折中方案,生产难度大,流场复杂,效果不好,负面因素多。

连续螺旋折流板特征



        非严格意义上的连续螺旋折流板4:多圈螺旋折流板结构,多组独立管束(环形柱状),因为无法制作出从内到外连续的大直径螺旋折流板产生的折中方案,图中可看出,此种结构至少有3个缺点:a.分圈界面减少了布管数量;b.分圈界面漏流严重;c.内圈管束的管外(壳程)几乎不会产生流体流动。

连续螺旋折流板特征

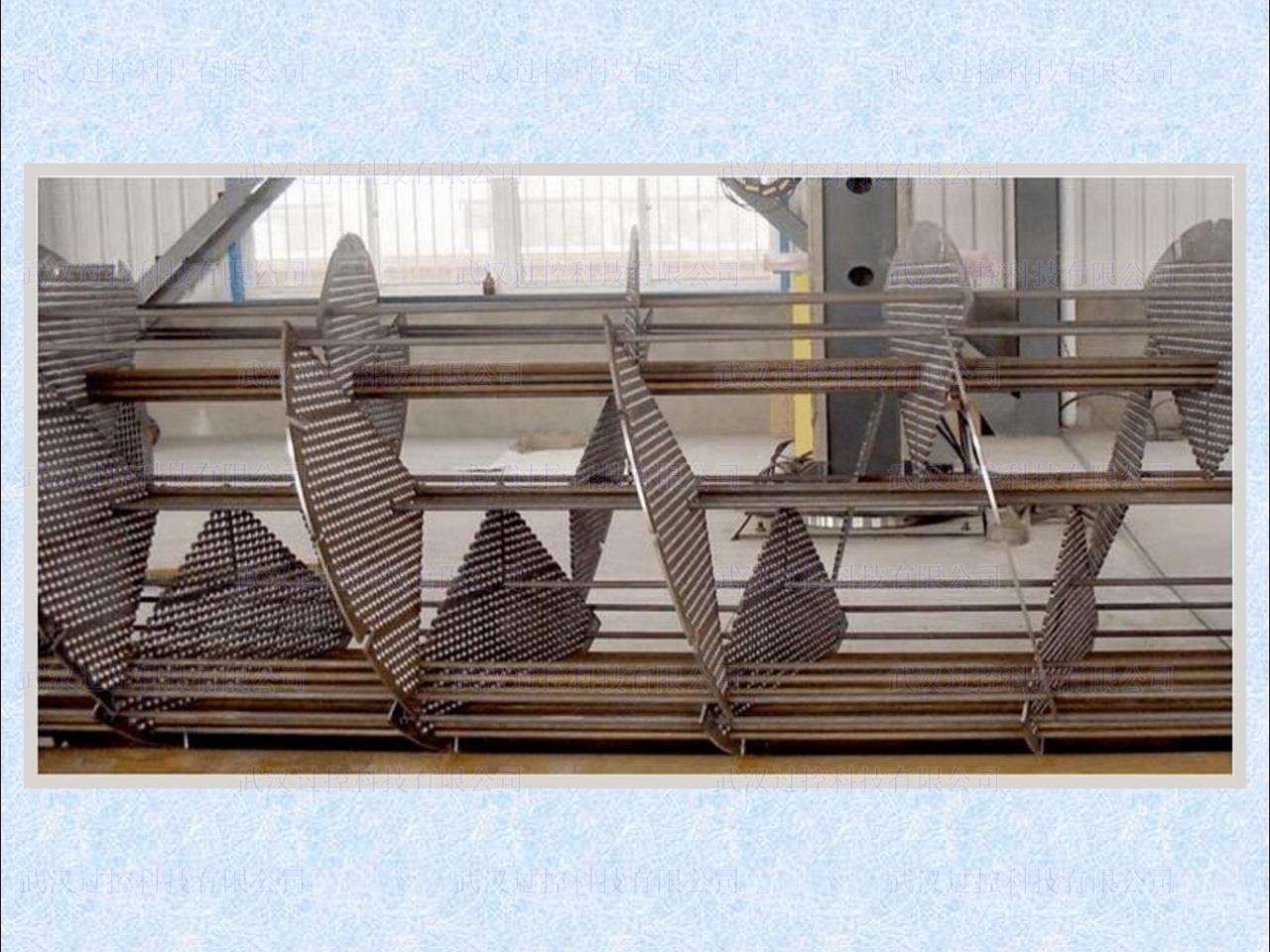

        非严格意义上的连续螺旋折流板5:分片式结构(也称搭接式结构),漏流非常严重,传热效率无法提高。

连续螺旋折流板特征
