超声波探伤实验装置

过控实训

型号:GK-CSBTSY
超声波探伤实验装置介绍

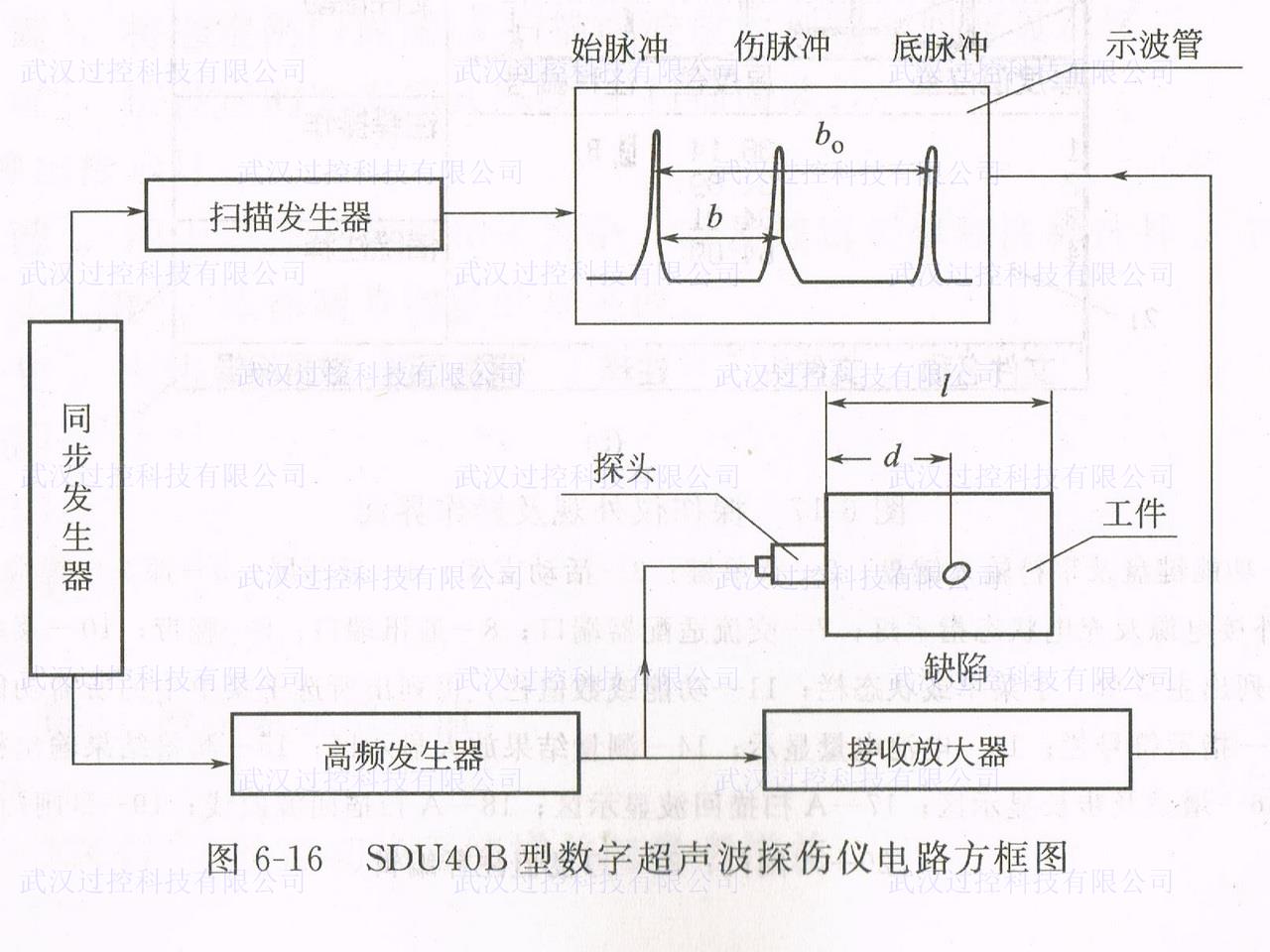

        超声波探伤实验装置主要有SDU40B型数字超声波探伤仪、斜探头、CSK-IA型标准试块、CSK-ⅢA型标准试块、钢板对接焊缝试板和耦合剂(30#机油)。
        超声波探伤仪是一种能够便捷、准确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测定位、评估及诊断,应用于电力、石化、锅炉压力容器、钢结构、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的仪器。
        SDU40B型数字超声波探伤仪质量可靠、使用耐久和操作简便,广泛地适应于条件艰苦的现场检测、精密的实验室检测、高分辨率的薄型材料测量、声波衰减材料检测和水浸检测系统,检测范围0.25~10000mm(钢)连续可调或在预置范围内可调
特点
        ★使用快捷键盘,操作简单。
★自动CAL 可快速、轻松地进行校准。
★用户可轻松选择各种材料速率。
★15Hz到2KHz脉冲重复频率。
★2个独立的不同颜色的闸门,在探伤和厚度测量中,监控回波振幅和声程。
★400KHz 到25 MHz 信号探测能力, 10 个可选频带,对探头进行匹配,获得佳佳性能。
★射频显示模式可以有效区分回波和噪声,提高信号评估和不同材料的胶接检测。
★4种可选的衰减设置(50 、75 、150 、500Ω)能够实现最佳佳的探头性能。
★0.25mm到10000mm的探测范围(钢材)覆盖了由薄型材料到厚的声波衰减材料。
★dB REF 按键在激活时,可评估后续回波增益值和A 门内的*大回波振幅(参考回波)。
技术参数
检测范围:0.25~10000mm(钢)连续可调或在预置范围内可调
材料声速:1000~9999m/s连续可调,1m/s步进,7种固定材料声速可选
显示延时: -5~3400us连续可调或在预置范围内可调
探头延时:0~99.999us连续可调或在预置范围内可调
阻尼:50、75、150、1000Ω
增益:110dB,以0.2/0.5/1/2/6/12dB为调节步长;步长可自定义,可锁定
测试模式:脉冲回波模式、发射/接收模式、透射模式
频率范围: 0.4~25MHz
闸门监视器:两个独立的闸门
        声程测量:初始波与*个回波之间、或两个回波之间,可选择测量闸门中的回波前沿或者回波峰值
回波显示:射频/全部/正半波/负半波
抑制:0~90%,线性
单位:公制、英制可选
输出:3路独立TTL报警信号/RS232输出
        显示屏:320X240像素EL屏(SDU30)或者TFT液晶屏(SDU40),TFT液晶屏4组颜色配置可选,8种A扫描颜色可选,带背光,可调节明暗度
扫描曲线尺寸:标准200X220象素,或100X220象素
扫描刷新频率:大于60Hz
数据存储:最多可存储512个文件,包括仪器的操作参数和A扫描曲线
厚度值存储:单个文件最多可存储10000个厚度值
语言:中文、英文
探头连接:BNC
电源:7.4V,Li(8000mAh)电池,工作时间超过8小时
工作温度: 0~55℃
存储温度:-25~70℃(SDU30), -10~70℃(SDU40)
尺寸和重量:260X166X70mm,1.3kg(不含电池)
