型号：GK-ZH/LTJX
详细介绍：

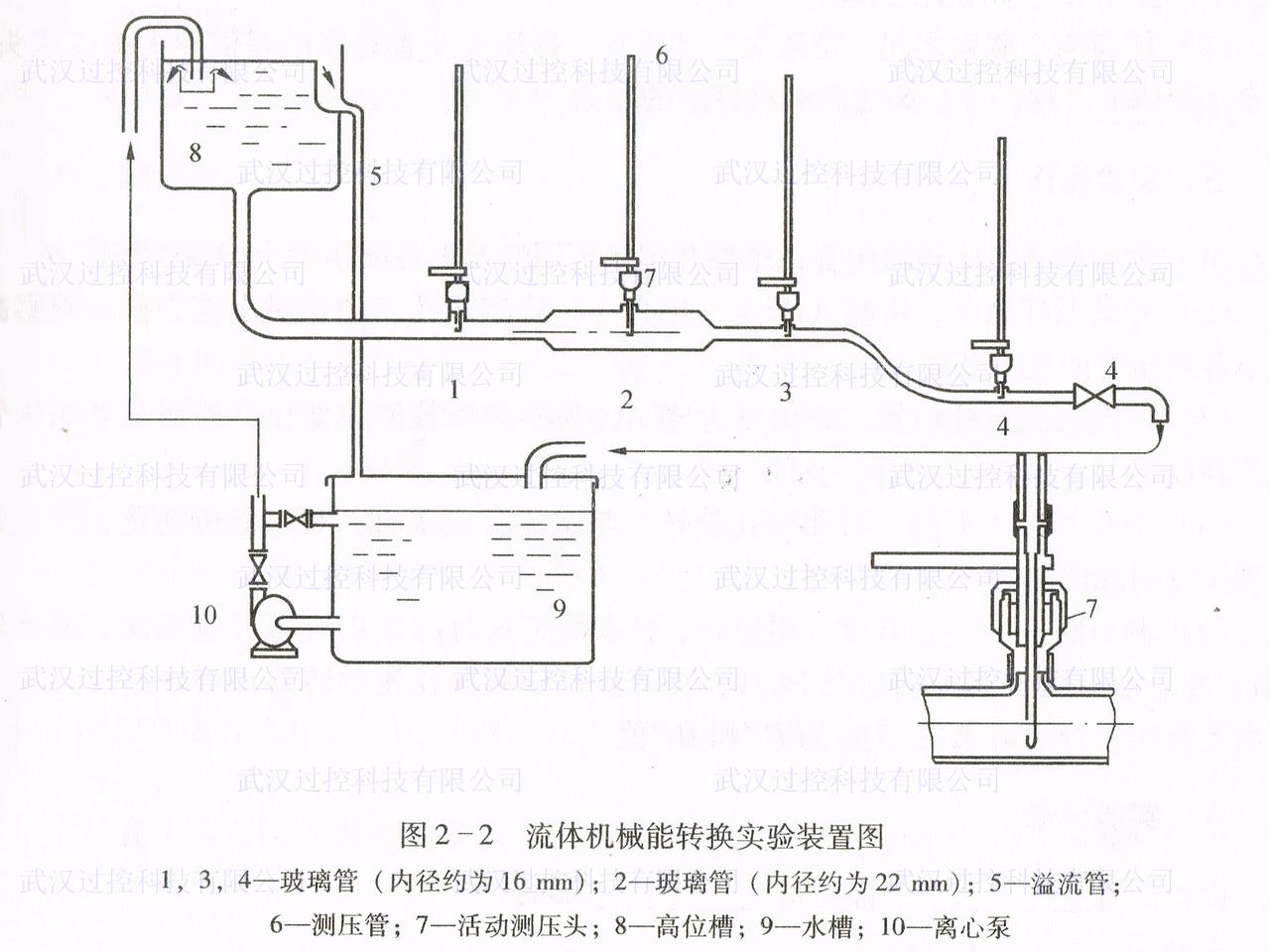

实验装置由高位槽、玻璃管、测压管、活动测压头、水槽、水泵等组成。活动测压头的小管端部封闭，管身开有小孔，小孔轴心线与玻璃管中心线垂直，并与测压管相通，转动活动测压头就可以分别测得玻璃管内流体的动压头、静压头。
功能：
1.观测动、静、位压头随管径、位置、流量的变化情况，验证连续性方程和柏努利方程。
2.定量考察流体流经收缩、扩大管段时，流体流速与管径关系。
3.定量考察流体流经直管段时，流体阻力与流量关系。
4.定性观察流体流经节流件、弯头的压损情况。
主要配置及技术参数：
1.有机玻璃实验直导管内径D=14-30mm。
2.有机玻璃实验逐渐增大和逐渐缩小导管内径D=14-30mm。
3.有机玻璃U管压差计（测点不能少于14个）、4个单管压力计，1个毕托管。
4.不锈钢低位槽≥490×400×500mm。
5.有机玻璃高位槽≥295×195×380mm。
6.静音型潜水泵：功率100W，最大流量2m³/h。
7.液体转子流量计：60~600l/h。
8.正泰电器：接触器、开关、漏电保护空气开关。
9.管路、管件及阀门均采用304不锈钢材质，测控、电器设备在实验台架上；
10.不锈钢框架实验台（配脚轮均为万向轮带禁锢脚）。
11.实验报告测试样本（可作调试验收标准）。
