型号：GK-ZDSBCQT
详细介绍：
往复振动筛板塔(RPEC)或称Karr塔是由一组安装于中心轴上的筛板所组成，并由传动机械驱动中心轴使筛板在塔内进行往复运动。这种塔是采用用不同振幅和振动频率而引入不同的能量。这种塔具有通量大，效率高，结构简单，容易放大，适应性强，维修和运转费用较低等特点。本实验装置通过实验使实验者掌握液-液萃取过程研究的基本方法，同时加深对萃取过程原理的理解。
功能：
1、了解振动筛板萃取塔的结构；
2、掌握振动筛板萃取塔性能的测定方法；
3、了解振动筛板萃取塔传质效率的强化方法；
4、观察不同转速时，塔内液滴变化情况和流动状态；
5、固定两相流量，测定不同转速时萃取塔的传质单元数、传质单元高度及总传质系数。

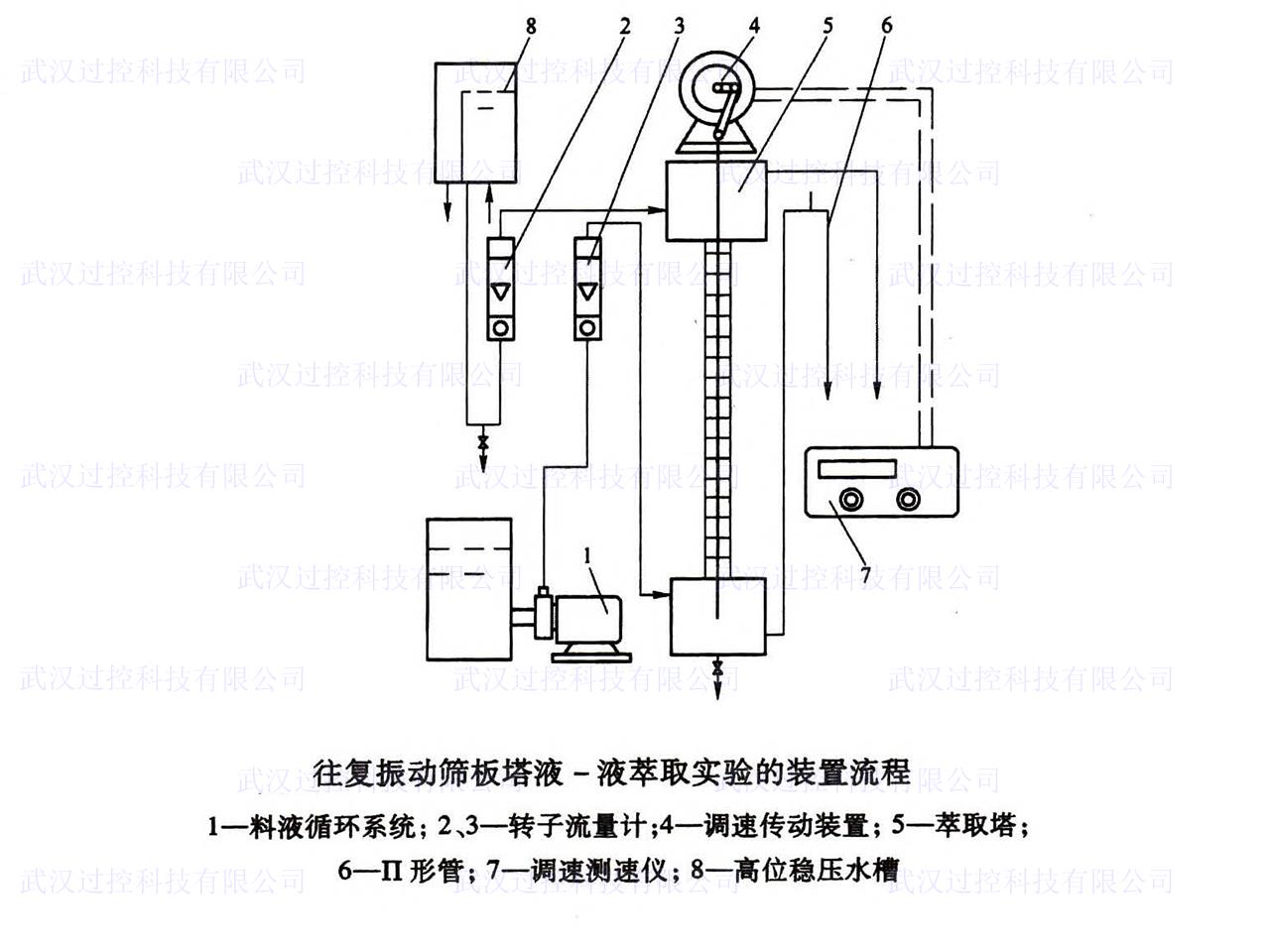

主要配置：
振动筛板萃取塔、电机、调速器、温度传感器、进料泵、原料储罐、萃余相液罐、流量计、Π型管、控制箱、实验台架等。
技术参数：
1、体系：煤油-水-苯甲酸；操作压力：常压操作；操作温度：常温；
2、萃取塔转动频率：200—2100转/分；
3、传质单元数 NOE：0.4～3.0；
4、传质单元高度 HOE：0.3～2.0；
5、体积总传质系数：2.0×104～2.0×105kgA/[m3.h.(kgA/kgs)]；
6、水流量：1～8L/h；
7、煤油流量：1～8L/h。
