型号：GK-SBJLT
详细介绍：
用于演示化工分离过程中精馏操作的原理与工艺，通过乙醇 - 水（或其他物系）的分离实验，测定理论板数、塔板效率及操作参数（如回流比、进料热状态）对分离效果的影响，适用于化工原理、分离工程等课程的实验教学与科研演示。
功能：
1、了解板式塔的基本构造，精馏设备流程及各个部分的作用，观察精馏塔工作时塔板上的水力状况；
2、学会识别精馏塔内出现的几种操作状态，并分析这些操作状态对塔性能的影响；
3、学习精馏塔性能参数的测量方法，并掌握其影响因素；
4、测定精馏塔在全回流条件下，稳定操作后的全塔理论板数、总板效率和单板效率；
5、测定精馏塔在某一回流比下，稳定操作后的全塔理论塔板数、总板效率和单板效率；
6、改变操作条件，确定精馏塔的稳定时间和塔内温度分度分布。
主要配置：

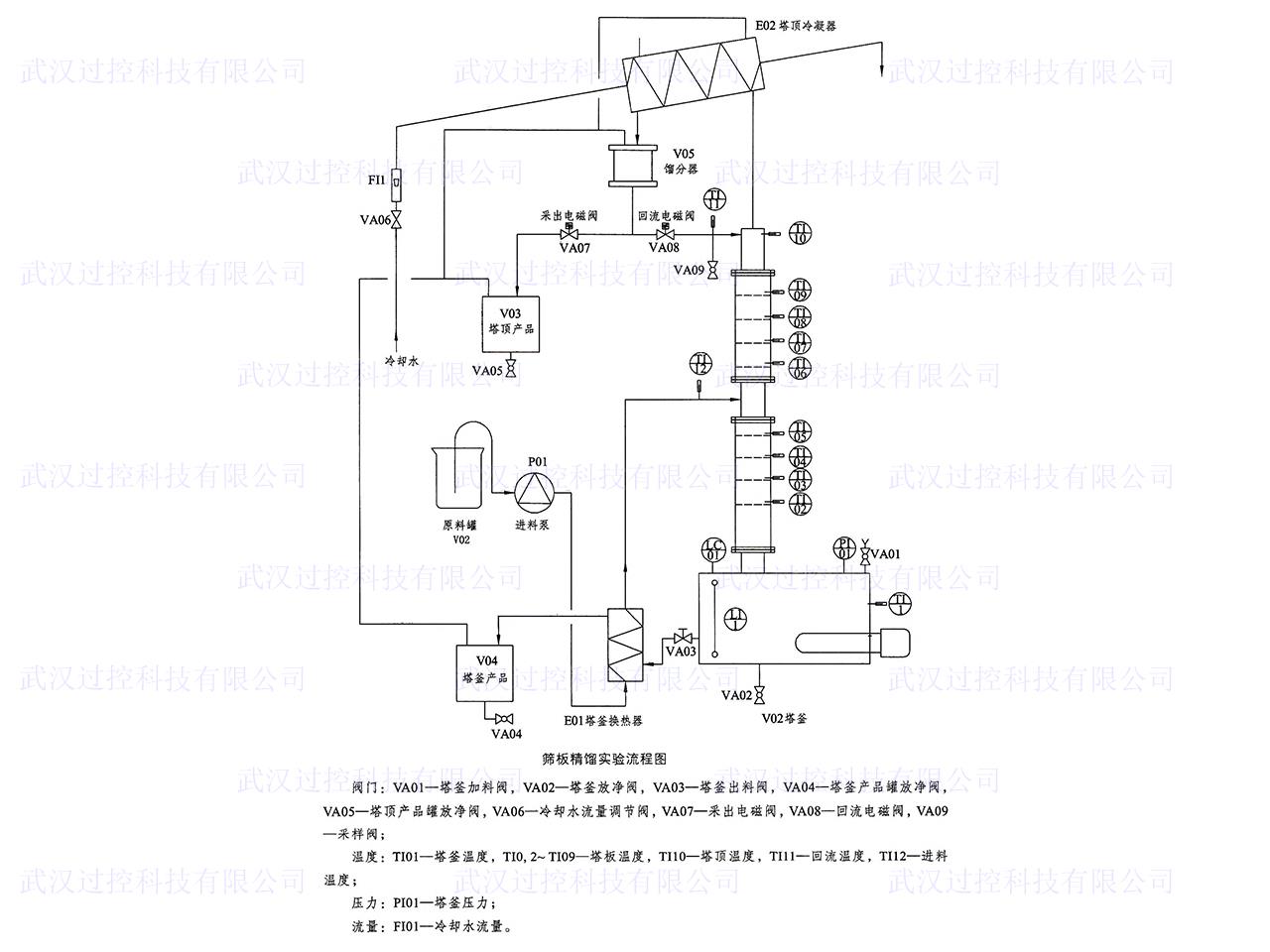

筛板塔、塔釜、进料罐、分流罐、出料罐、料液泵、冷凝器、流量计、回流泵、回流液收集器、回流比控制系统、温度传感器、CPU、模拟量采集模块、触摸屏、工控软件、上位机监控软件、控制箱、管路、实验台架等。
技术参数：
1、操作压力：常压操作；进料量：4～10L/h；常压操作；
2、精馏塔：不锈钢筛板塔,开孔率5%；
3、全回流：塔板效率 30%--60%、单板效率 50%；
4、部分回流：塔板效率 40%--80%、单板效率 40%；
5、上升蒸汽量：2L/h；
6、回流比：4--∞；
7、塔顶浓度≥80%；
8、实验物料：乙醇、去离子水混合溶液。
