型号：GK_KQ-ZQGRXSCD
详细介绍：

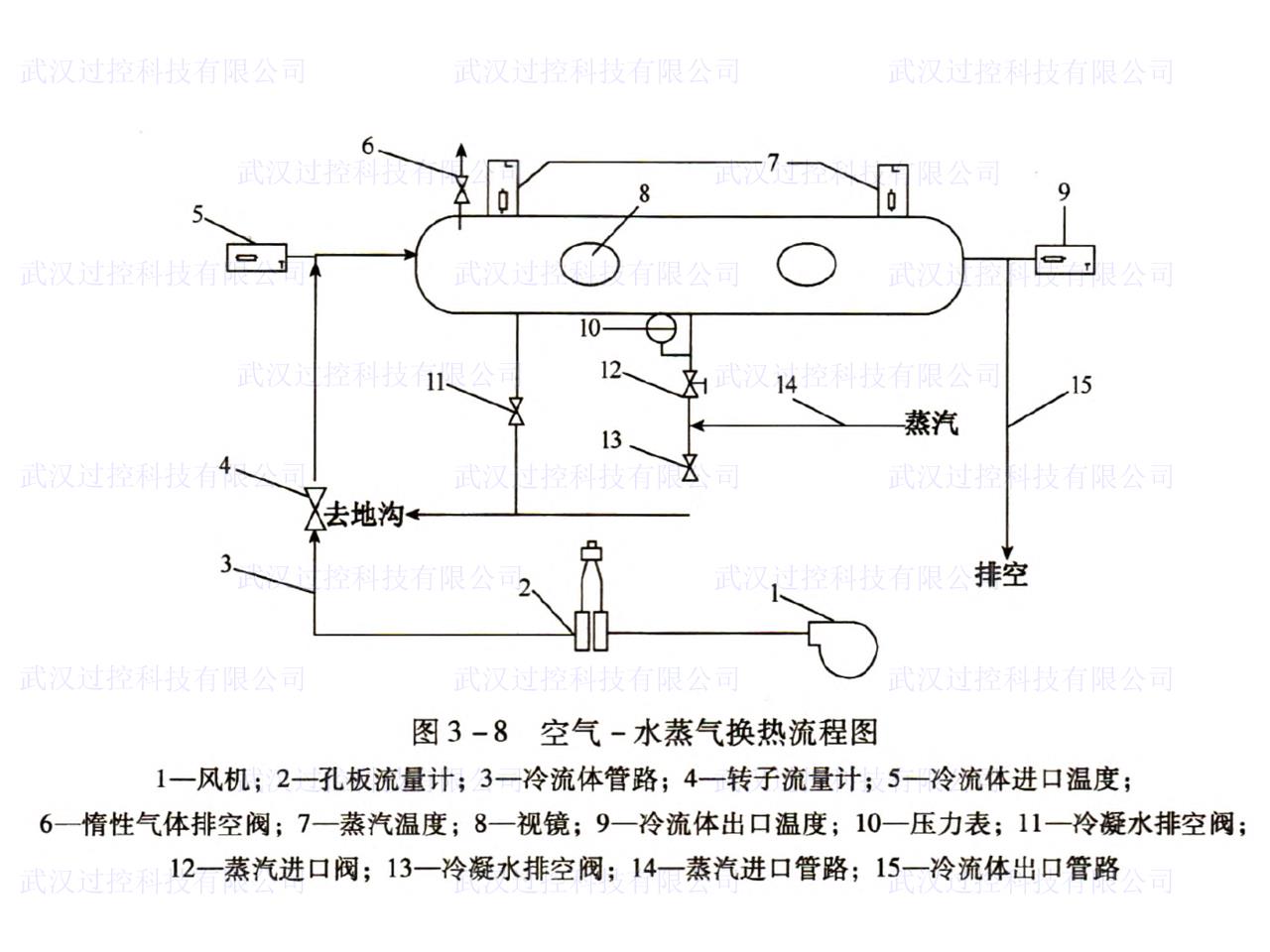

通过来自蒸汽发生器的水蒸气进入不锈钢套管换热器环隙,与来自风机的空气在套管换热器内进行热交换,冷凝水排出装置外。冷空气经孔板流量计或转子流量计进入套管换热器内管(紫铜管),热交换后排出装置外。
功能：
1.了解间壁式传热元件,掌握给热系数测定的实验方法；
2.掌握热电阻测温的方法,观察水蒸气在水平管外壁上的冷凝现象；
3.学会给热系数测定的实验数据处理方法,了解影响给热系数的因素和强化传热的途径。
主要配置：
1.对象装备组成:带工业视镜的不锈钢换热器、漩涡风机、全自动蒸汽发生器、工业视镜、不锈钢管道;
2.仪表测控系统:涡轮流量计、铂热电阻、变频器、无纸记录仪喷塑控制箱;
3.工控通讯系统:在线工控组态软件,自导入数据处理软件,离线仿真学习软件。
技术参数：
1.紫铜管规格:直径ф21×2.5mm,长度L=1000mm;
2.外套不锈钢管规格:直径ф100x5mm,长度L=1000mm;
3.铂热电阻及无纸记录仪温度显示;
4.全自动蒸汽发生器及蒸汽压力表。
