型号：GK_LTCRXSCD
详细介绍：
在换热器热流体温度、流量和冷流体温度恒定的工况下,依次改变冷流体的流量,分别测量各工况下管程和壳程的进出口温度以及管程和壳程的流量,计算换热器的换热系数K。
功能：
1.测定换热器的总传热系数；
2.了解影响换热器换热性能的参数。
主要配置：

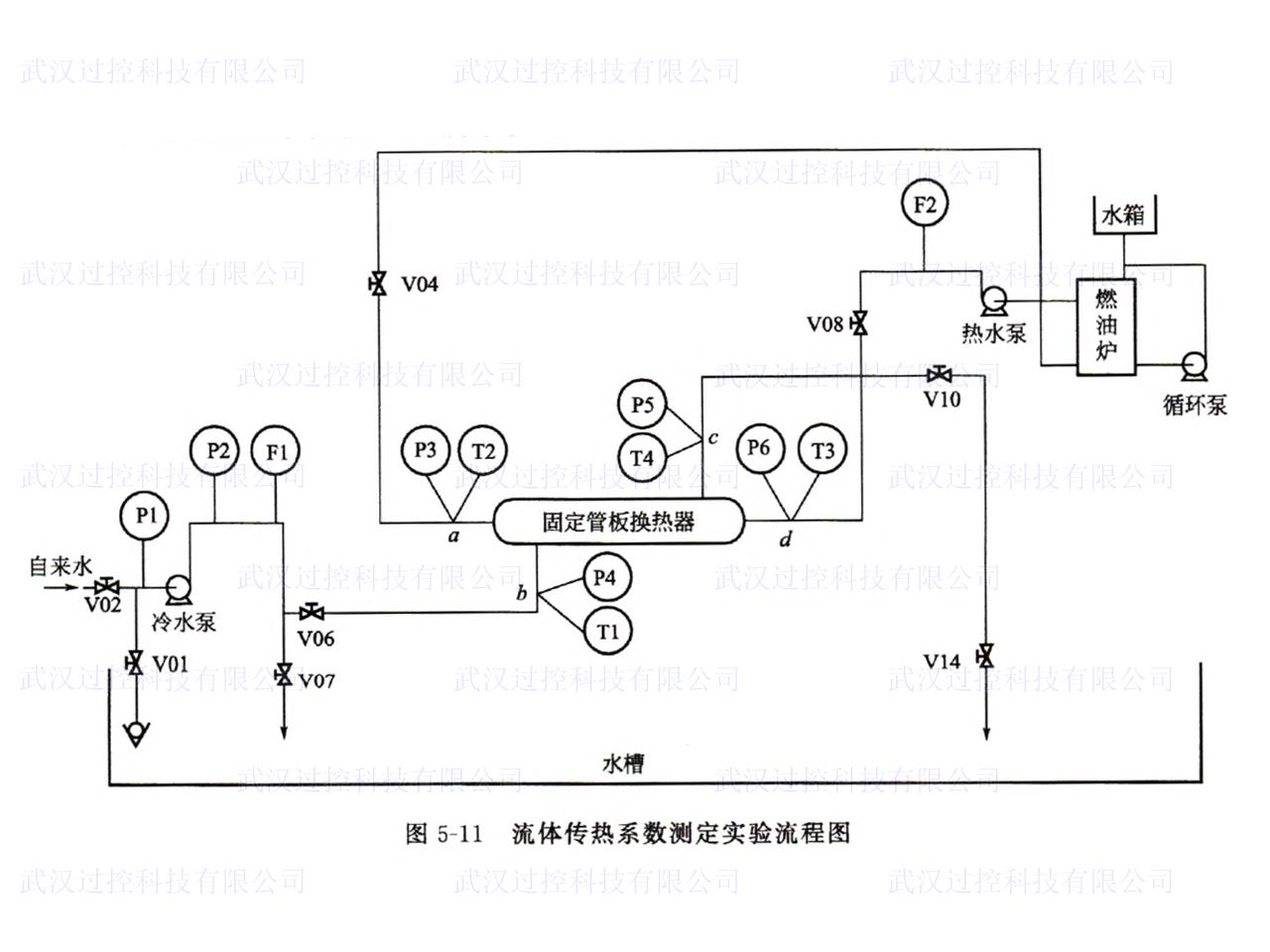

管壳式换热器、流体循环回路、温度测量装置、流量和压力测量、数据采集模块、控制单元、上位机软件等组成。
技术参数：
1.换热器规格：类型：套管式，内管尺寸：φ20mm×2mm，外管尺寸：φ32mm×2.5mm，换热长度：800mm，材质：304 不锈钢；
2.温度控制范围： 热流体：室温 - 90℃（可调，控制精度 ±1℃），冷流体：5℃ - 室温（取决于水源）；
3.流量测量范围：热流体 / 冷流体：0 - 10L/min（涡轮流量计），流量精度：±1% FS；
4.加热功率：4kW（分段可调，AC 220V，固态继电器控制）；
5.温度传感器精度：- Pt100：±0.5℃（0 - 100℃），热电偶：±1℃（0 - 300℃）；
6.数据采集频率：≥20Hz（温度、流量信号实时刷新）；
7.雷诺数范围：1000 - 20000（通过调节流量实现层流到湍流工况模拟）；
8.传热系数测量范围：50 - 5000W/(m²・K)（水 - 水换热工况）；
9.压力测量范围：0 - 0.2MPa（精度 ±0.5% FS），用于计算流体阻力；
10.电源要求：AC 220V±10%，50Hz，总功率≤5.5kW；
11.装置尺寸：约 1500mm×800mm×1600mm（长 × 宽 × 高）。
