壳程传热系数提高
5%~20%
壳程流体阻力降低
20%~50%
降低结垢速率
改善振动噪音
提高传热系数
❯

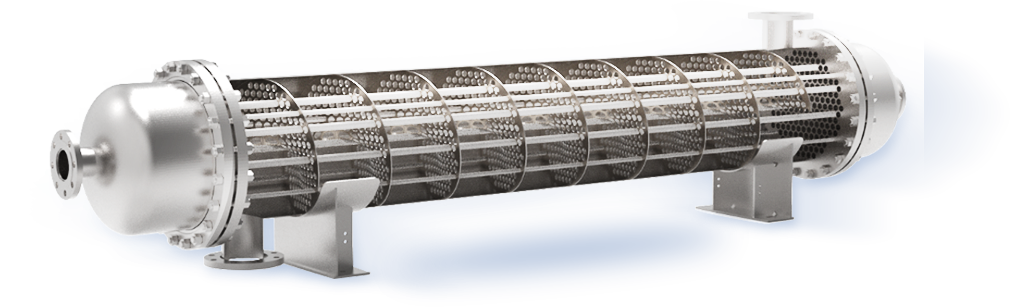

螺旋折流板换热器
弓形折流板换热器
流动死区少，温度分布均匀，传热效率提高5%~20%
流动死区多，温度分布不均，传热效率欠佳
降低壳程阻力
❯
液体螺旋连续流动，壳程阻力降低20%~50%
液体来回折返，壳程阻力偏高
降低结垢速率
❯
壳程流体流速均匀，不易结垢，延长使用周期
流动死区易结垢，传热性能下降
改善振动和噪音
❯
换热管持续朝一个方向受力诱导
振动得到改善，换热管与管板连接接头更可靠 换热管液体来回冲撞产生诱导振动
换热管与管板连接接头易产生焊缝裂纹
振动得到改善，换热管与管板连接接头更可靠 换热管液体来回冲撞产生诱导振动
换热管与管板连接接头易产生焊缝裂纹
