型号：GK_YQJXNSY
详细介绍：
活塞式压气机是通用的机械设备之一,其工作原理是消耗机械能(或电能)而获得压缩气体。压气机的压缩指数和容积效率等都是衡量其性能先过进与否的重要参数。本实验是利用计算机对压气机的有关性能参数进行实时动态采集,经计算处理得到展开的和封闭的示功图,从而获得压气机的平均压缩指数、容积效率、指示功、指示功率等性能参数。
功能：
1.了解活塞式压气机的工作原理及构造,理解压气机主要性能参数的意义；

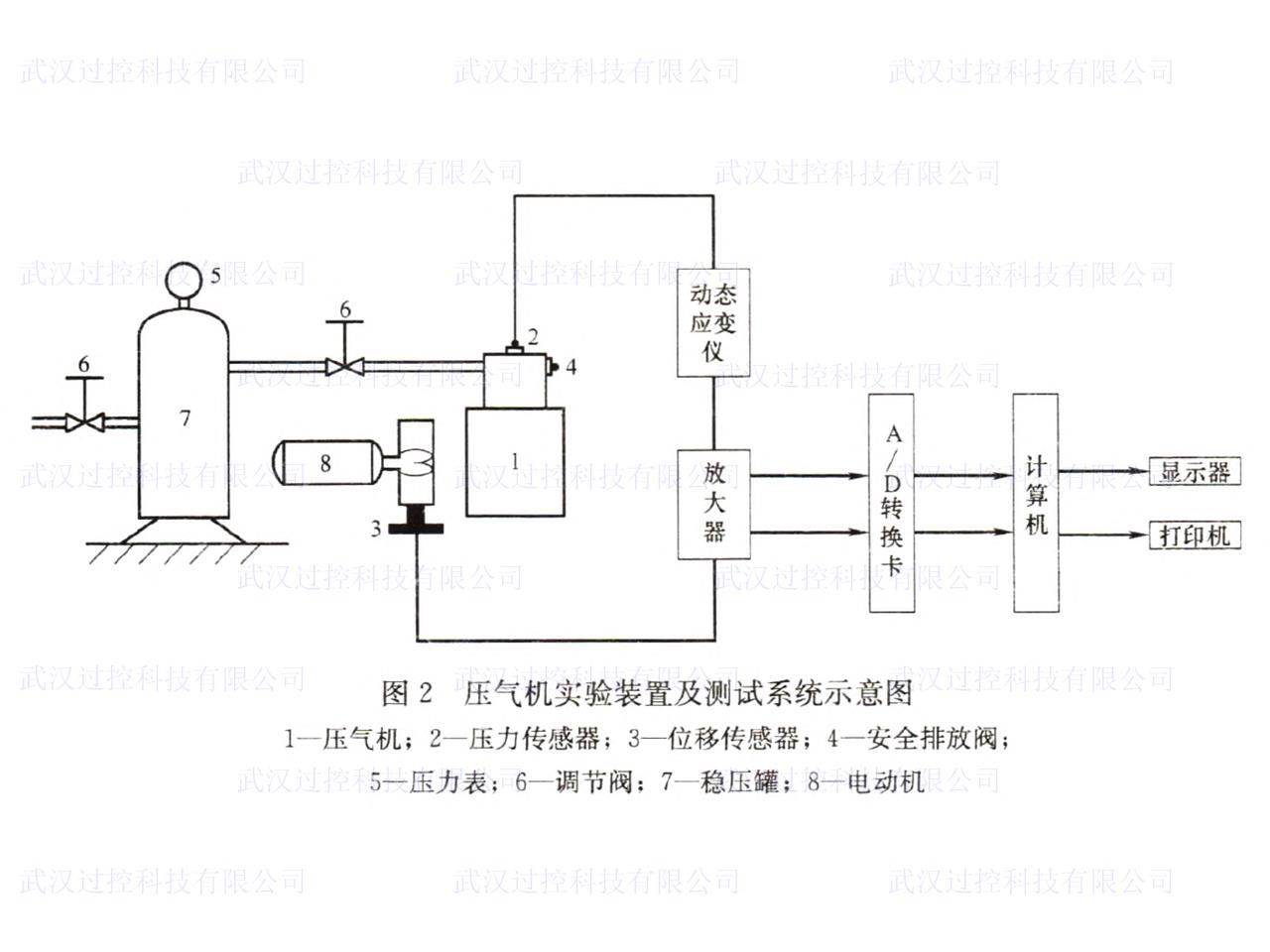

2.熟悉用微机测定压气机工作过程的方法,采集并显示压气机的示功图；
3.根据测定结果,确定压气机的循环耗功量Wc、耗功率P、平均多变压缩指数n、容积效率ην等性能参数,或用面积仪测出示功图的有关面积并用直尺量出有关线段的长度,也可得出压气机的上述性能参数。
主要配置：
1.装置工作环境：常温、常压下运行；
2.通过微机对压气机的有关性能参数进行实时动态采集，生成展开的（p-α）和封闭的（p-v）示功图，计算压气机的容积效率、压缩机的定温压缩效率等性能参数；
3.工作电源：电压AC380V±10%、50Hz，三相五线制、功率≤5.5kw；安全保护：具有接地保护、漏电保护、过流保护；
4.电源线路及控制线的安装：环保阻燃电气配线槽，绝缘、防弧、阻燃自熄，布线整齐，尺寸30*30mm；
5.装置外型尺寸：1200×600×1250mm。
技术参数：
1.压气机：工作压力0.8mpa，转速1040rpm，电机功率1.5KW，排气量0.12m3/min，容积40l,电压频率380V/50HZ；
2.压力变送器：0~1Mpa，0~1.6Mpa，精度等级2.5级，输出4~20mA，精度0.5％FS，供电24VDC；
3.温度变送器：量程0~100℃，输出4~20mA，精度0.5％FS，供电24VDC；
4.智能涡街流量计：输出1~5V，准确度0.5％，供电方式24V，额定压力：6.3Mpa，检定范围：0.6~6m3/h；
5.涡街流量计 ：DN15口径，定制螺纹连接，本体材质 304， DC24V 供电显示带 2-10V 电压信号输出，配温压补偿，测压缩空气 ，耐压 1.6MPA，耐温 250 度，工况流量范围：4-20m³/h；
6.变频器：1.5KW/380V三相 通用电机，进线出线均为380V；
7.实验设备（控制对象）软件，计算机1台（用户自配）；
8.不锈钢框架实验台（30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）；
9.提供实验报告测试样本（作为调试验收标准）。
