型号：GK_HRQGCHQCYLJCD
详细介绍：
过程设备与控制多功能综合实验台由动力系统(电机和多级泵)、换热系统、加热系统、数据采集系统、测试系统以及控制系统等组成。是一套实用性很强的实验装置,它不仅能够满足本科生教学实验的的要求,还能为换热器的结构设计、性能检测、微机自动控制等多方面的科研工作提供硬件及软件平台。实验台在硬件和软件方面涉及到了了变频控制技术;压力、流量、温度、转速及转矩的测试技术;微机数据采集技术和过程控制技术;以及微机通讯技术等,是比较典型的集过程、设备及控制于一体的多学科交叉实验装置。
功能：
1.测量换热器管程和壳程的流体压力损失。
2.分析压力损失和流速之间的关系。
实验内容：

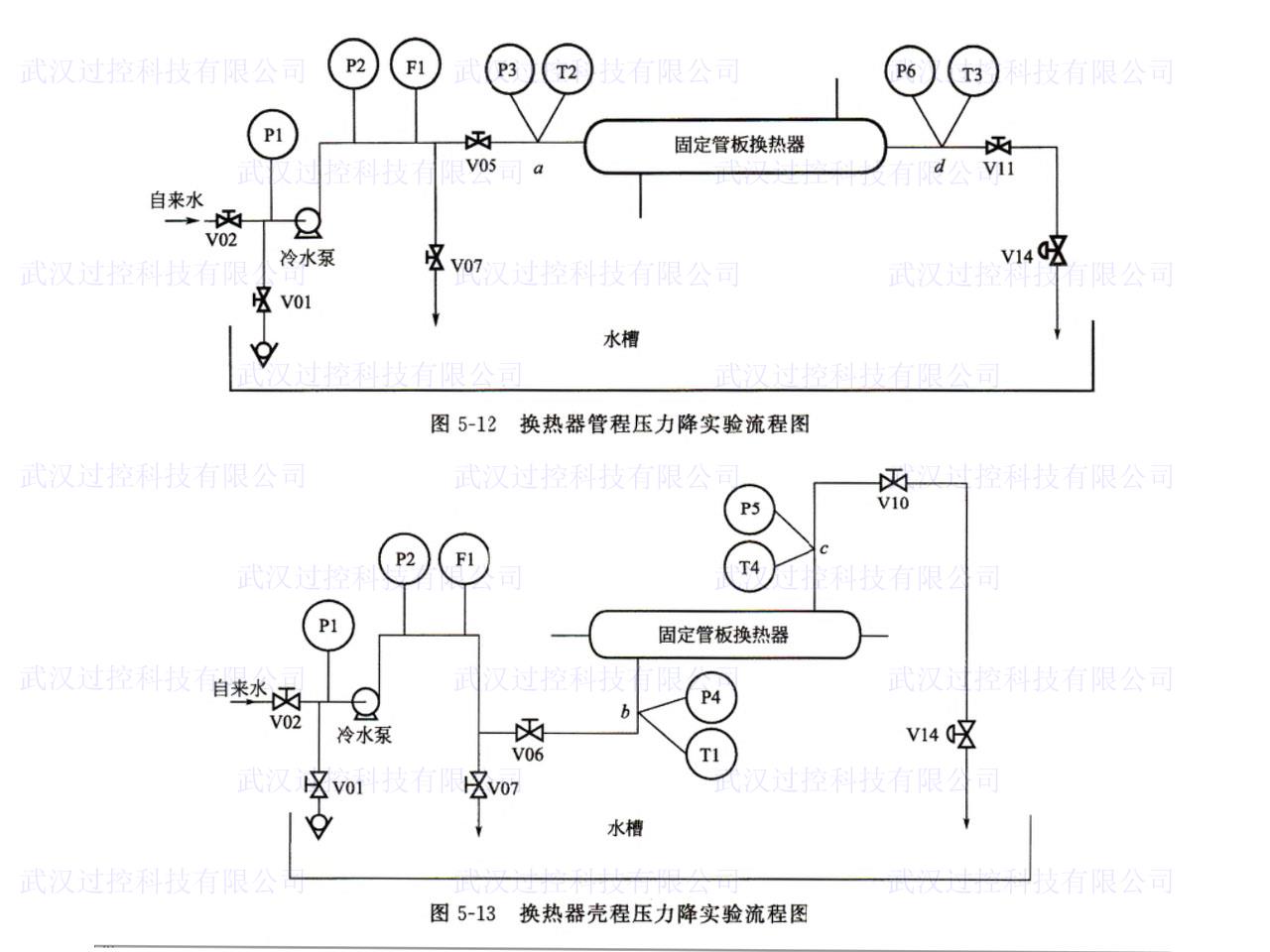

在冷流体走管程或走壳程时,依次改变冷流体的流量,分别测量冷流体在不同流量下,换热器管程或壳程的进、出口压力,计算流经换热器管程或我壳程的总压力损失。
技术参数：
1.不锈钢立式多级离心泵，H=81m、Q=4m3/h、N=2.2KW；
2.不锈钢卧式热水多级离心泵，H=21m、Q=2m3/h、N=0.55KW；
3.全自动燃油热水锅炉，N=58KW、Q=850Kg/h、燃料:柴油；
4.不锈钢固定管板换热器，1.0m2；
5.电动调节阀，DN25, PN16；
6.交流变频调速器，2.2KW；
7.压力传感器，0-2MPa；
8.压力传感器，0-200KPa-A；
9.温度传感器，0-100°C；
10.流量传感器，0--10m3/h, 6.3MPa；
11.差压变送器，0-150KPa；
12.转矩传感器，0--10Nm；
13.信号调理模块，与传感器配套；
14.数据采集系统，12位AD, 16CH, 10μs；
15.静态电阻应变仪，20点；
16.不锈钢高位水箱。
