带连接架的浮选槽

知识产权

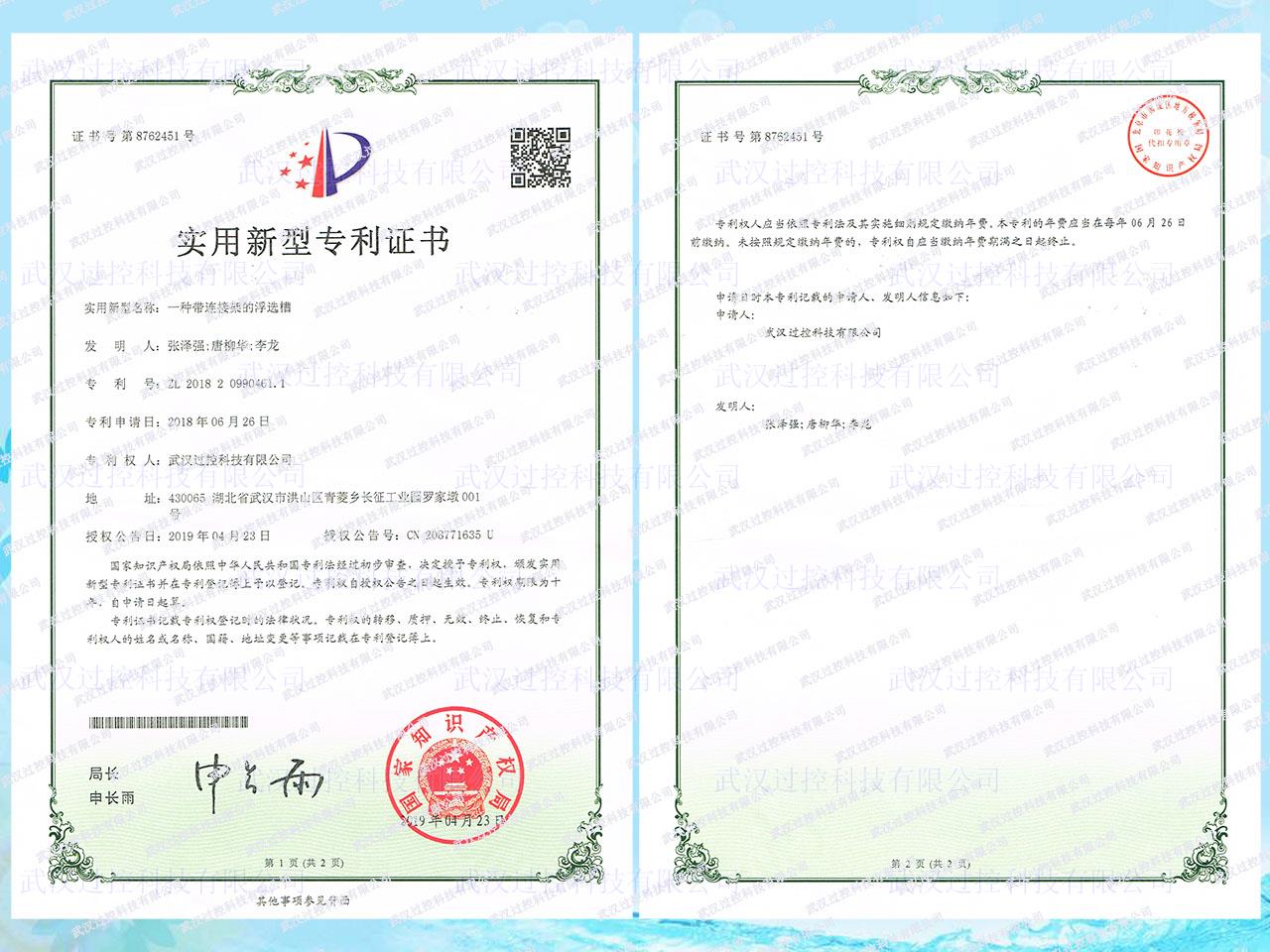

实用新型名称
一种带连接架的浮选槽

摘要
本实用新型涉及一种带连接架的浮选槽,特别适用于实验室的浮选设备,其技术特征在于:包括槽体(1)、连接板(2)、夹紧板(3)、加强筋(4),其连接板(2)具有一定的宽度,将槽体(1)与夹紧板(3)相连。连接板(2)的宽度W由槽体(1)的容量系列确定。

权利要求
1 .一种带连接架的浮选槽,其特征在于:包括槽体(1)、连接板(2)、夹紧板(3)、加强筋(4);连接板(2)具有一定的宽度,将槽体(1)与夹紧板(3)相连;槽体(1)外侧和连接板(2)的内侧加设了若干个加强筋(4);夹紧板(3)通过连接板(2)和加强筋(4)固定在槽体(1)上;连接板(2)的宽度W由槽体(1)的容量系列确定,较大容量的浮选槽具有更宽的连接板(2)。2 .根据权利要求1所述的一种带连接架的浮选槽,其特征在于槽体(1)可以是方形或圆形。

技术领域
[0001] 本实用新型涉及一种带连接架的浮选槽,属于浮选设备技术领域,特别适用于实验室的浮选设备。

背景技术
[0002] 浮选是一种非常有效的矿物分选方法。浮选设备有很多类型,但主要分为浮选柱和浮选机两大类,其中尤以机械搅拌式浮选机应用最为广泛。浮选槽是机械搅拌式浮选机中用来实现浮选过程的槽体容器。浮选槽工作时,随着叶轮的旋转,槽内矿浆从四周经槽底由叶轮下端吸到叶轮叶片之间,同时,空气经空心轴和叶轮的空气分配器,也进入其中。矿浆与空气在叶片之间充分混合后,从叶轮上半部周边向斜上推出,由定子稳流和定向后进入整个槽子中。气泡上升到泡沫稳定区,经过富集过程,泡沫从溢流堰自流溢出,进入泡沫槽.还有一部分矿浆向叶轮下部流去,再经叶轮搅拌,重新混合形成矿化气泡,剩余的矿浆流向下一槽,直到最终成为尾矿。目前使用的浮选槽主要是方形槽,根据槽的容量形成了系列化的规格,通过槽体背面的夹紧板与浮选机的夹紧装置固定在浮选机上。由于浮选槽的容量不同导致了夹紧板与槽体搅拌中心的距离不同,需要调节搅拌轴到夹紧装置的固定架的距离来实现夹紧。调节过程需要通过松动和紧固多个螺栓和螺母,费时费力。

发明内容
[0003] 本实用新型要解决的技术问题是提供一种带连接架的浮选槽,可以实现一个固定浮选轴与旋转电机的定距的浮选机上多种规格浮选槽的直接实验。为解决上述技术问题,本实用新型提供如下技术方案:一种带连接架的浮选槽,其特征在于:包括槽体(1)、连接板(2)、夹紧板(3)、加强筋(4),其连接板(2)具有一定的宽度,将槽体(1)与夹紧板(3)相连。连接板(2)的宽度W由槽体(1)的容量系列确定。

附图说明
[0004] 图1是本实用新型的结构主视图,图2是本实用新型的结构俯视图。

具体实施方式
[0005] 下面结合图1和图2对本实用新型的实施作进一步的描述,使其结构更加明了。如图 1和图2所示,一种带连接架的浮选槽,包括槽体(1)、连接板(2)、夹紧板(3)、加强筋(4),其连接板(2)具有一定的宽度,将槽体(1)与夹紧板(3)相连。槽体(1)可以是方形、圆形等形状,以满足不同的使用需求。槽体(1)上安装有与浮选机夹紧装置尺寸兼容的夹紧板(3),与夹紧装置构成了一套夹紧副。夹紧板(3)通过连接板(2)和加强筋(4)固定在槽体(1)上,由于槽体(1)到夹紧板(3)具有一定距离,为了保证连接强度,在槽体 (1)外侧和连接板(2)的内侧加设了若干个加强筋(4)。连接板(2)的宽度W由槽体(1) 的容量系列确定,较大容量的浮选槽具有更宽的连接架。通过这样的结构,实现了一个固定浮选轴与旋转电机的定距的浮选机上多种规格浮选槽的直接实验。
[0006] 需要说明的是,本领域的普通技术人员根据此实用新型的原理对本实施例进行的等效变化、修改、替换都应视为落在权利要求保护的范围之类。

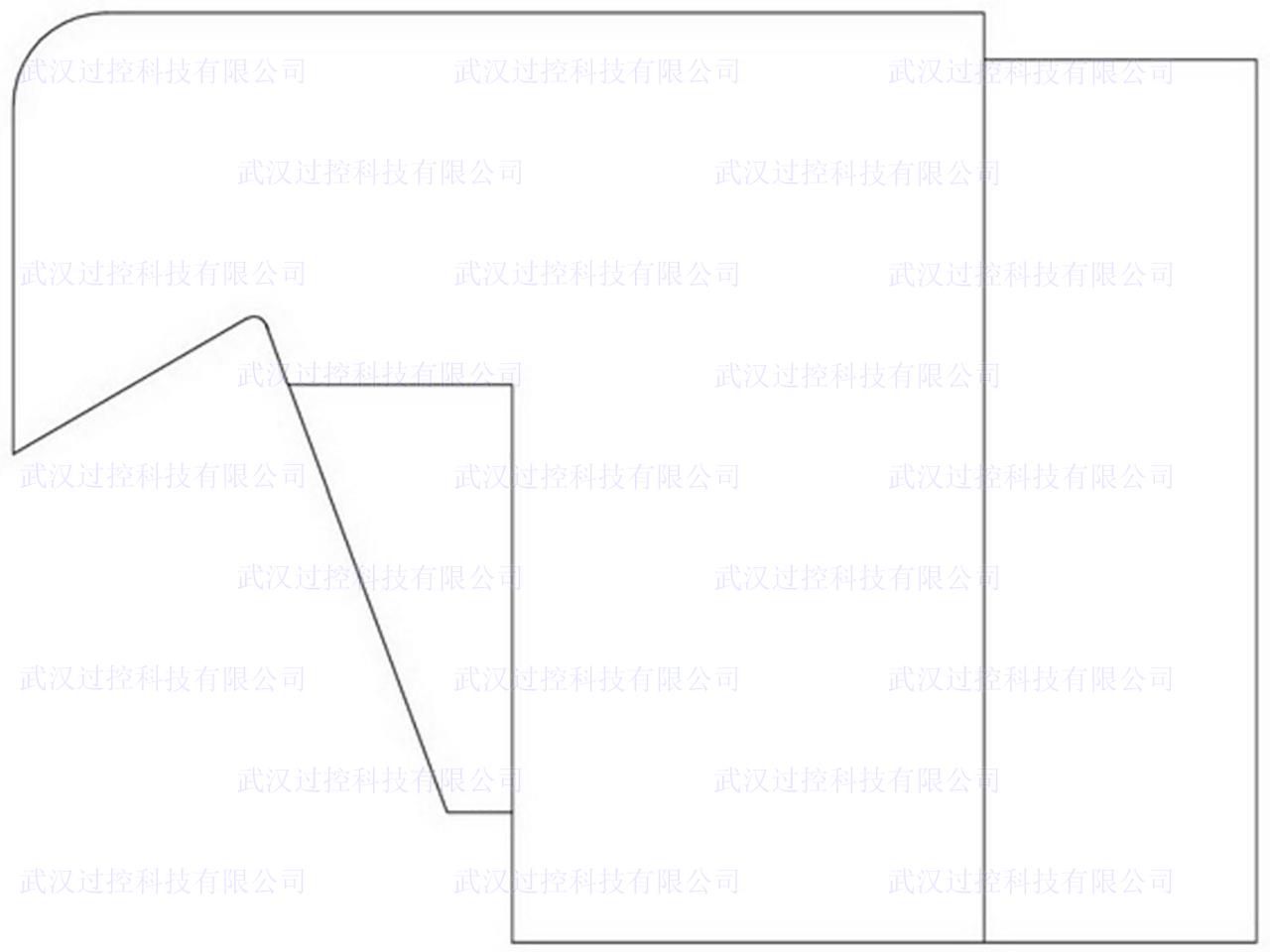

附图1

带连接架的浮选槽 附图1

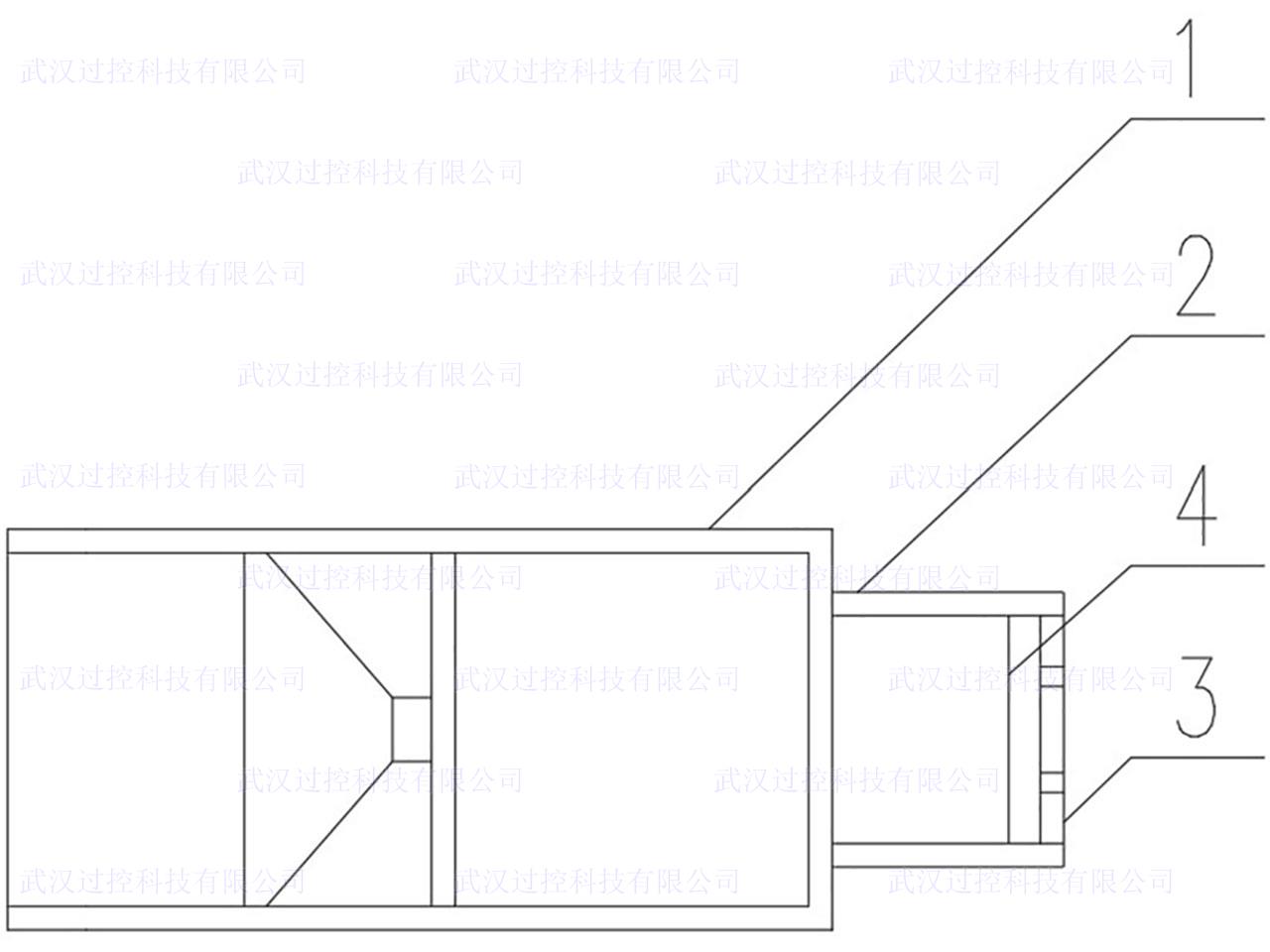

附图2

带连接架的浮选槽 附图2
