环板自吸搅拌叶轮

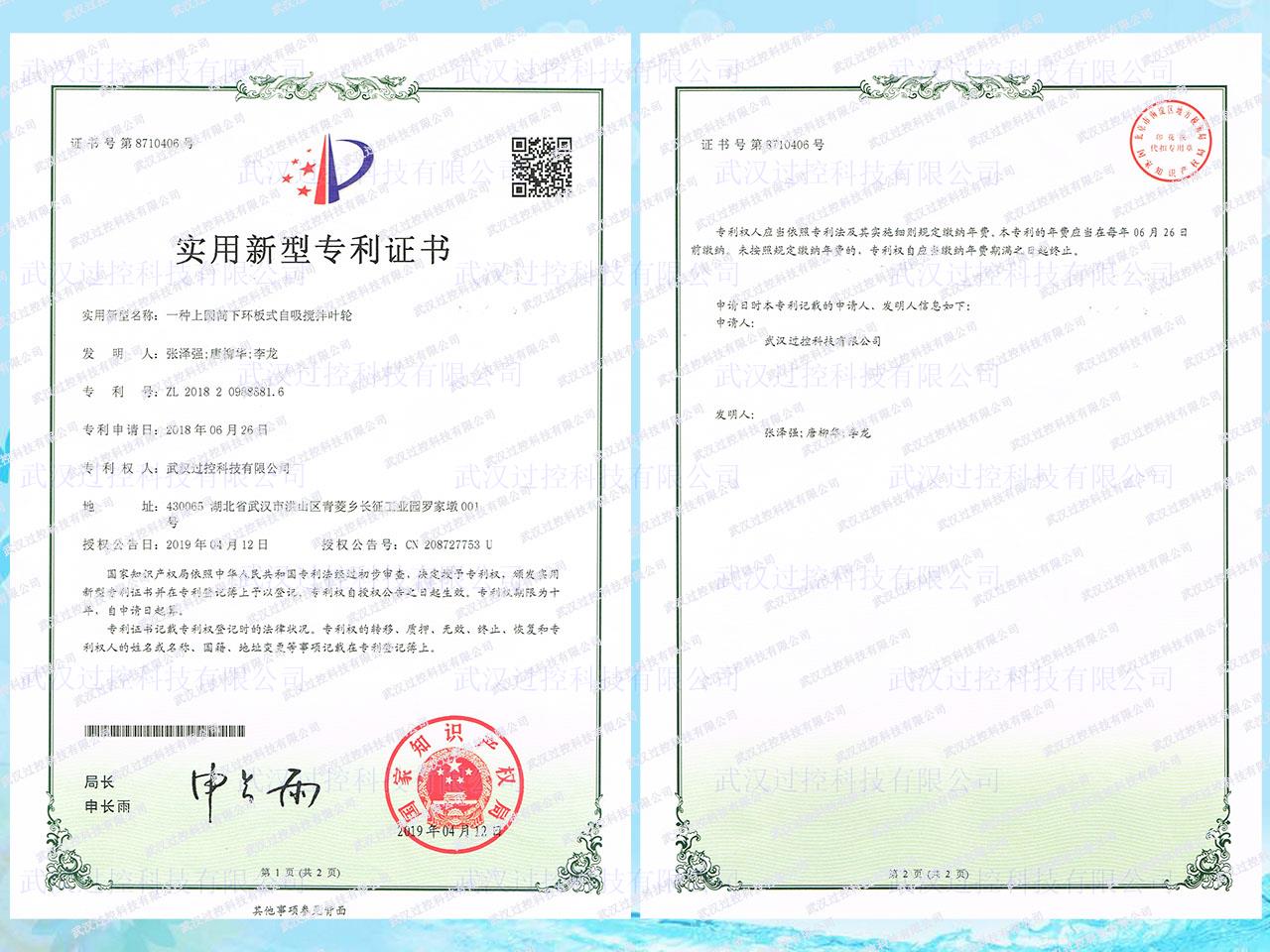

知识产权

实用新型名称
一种上圆筒下环板式自吸搅拌叶轮

摘要
本实用新型涉及一种上圆筒下环板式自吸搅拌叶轮,属于浮选设备技术领域,其技术特征在于:包括连接轴(1)、套筒(2)、上圆盘(3)、叶片(4)、下圆盘(5)、螺杆(6)。搅拌轴(1)为中空轴,且其上端具有外螺纹,下端具有内螺纹,在叶片(4)的连接段的各叶片间隙处具有若干通气孔与轴中心通孔相通。上圆盘(3)为圆环状,环的内径与套筒(2)的外径一致。叶片(4)由2~6片后弯弧形叶片以上、下圆盘中心呈中心对称布置。下圆盘(5)为圆环状,与上圆盘(3)规格一致。

权利要求
1 .一种上圆筒下环板式自吸搅拌叶轮,其特征在于:包括连接轴(1)、套筒(2)、上圆盘(3)、叶片(4)、下圆盘(5)、螺杆(6);连接轴(1)为中空轴,且其上端具有外螺纹,下端具有内螺纹,在叶片(4)的连接段的各叶片间隙处具有若干通气孔与轴中心相通;上圆盘(3)为圆环状,环的内径与套筒(2)的外径一致;下圆盘(5)为圆环状,与上圆盘(3)规格一致;叶片(4)由2~6片后弯弧形叶片以上、下圆盘中心呈中心对称布置。

技术领域
[0001] 本实用新型涉及机械搅拌自吸式浮选机的一种搅拌叶轮,属于浮选设备技术领域。

背景技术
[0002] 浮选是一种非常有效的矿物分选方法。浮选设备有很多类型,但主要分为浮选柱和浮选机两大类,其中尤以机械搅拌式浮选机应用最为广泛。机械搅拌式浮选机的核心部件是其搅拌装置的定子系统和转子(即搅拌叶轮)。虽然定子系统和转子的结构在机械搅拌式浮选机的发展过程中不断完善,但是定子系统和转子的搭配模式却一直没有改变。这种模式的不足在于高速旋转中的搅拌叶轮容易磨损,且不易更换;对于何种型式的搅拌叶轮更有利于气泡与疏水矿物的碰撞矿化,提高浮选效率需要试验确定。

发明内容
[0003] 本实用新型要解决的技术问题是提供机械搅拌自吸式浮选机的一种搅拌叶轮,易于更换且通过试验表明有利于提高浮选效率。为解决上述技术问题,本实用新型提供如下技术方案:一种上圆筒下环板式自吸搅拌叶轮,其特征在于:包括连接轴(1)、套筒(2)、上圆盘(3)、叶片(4)、下圆盘(5)、螺杆(6)。连接轴(1)为中空轴,且其上端具有外螺纹,在叶片(4)的连接段的各叶片间隙处具有若干通气孔与轴中心通孔相通。上圆盘(3)为圆环状,环的内径与套筒(2)的外径一致。叶片(4)由2~6片后弯弧形叶片以上、下圆盘中心呈中心对称布置。下圆盘(5)为圆环状,与上圆盘(3)规格一致。

附图说明
[0004] 图1是本实用新型的结构示意图。

具体实施方式
[0005] 下面结合图1对本实用新型的实施作进一步的描述,使其结构更加明了。如图1所示,一种上下圆筒式自吸搅拌叶轮,包括连接轴(1)、套筒(2)、上圆盘(3)、叶片(4)、下圆盘(5)、螺杆(6)。连接轴(1)为中空轴,且其上端具有外螺纹,下端具有内螺纹,在叶片(4)的连接段的各叶片间隙处具有若干通气孔与轴中心通孔相通,在连接轴(1)旋转时产生的负压将空气由轴的中空经通气孔吸入各叶片间,在静态流场中产生大量的细小气泡,上端外螺纹用于连接搅拌轴,下端内螺纹用于连接螺杆(6)。套筒(2)的外径约为上圆盘(3)外径的1/3~2/3,由于其外径小于圆盘,有利于促进气泡通过上圆盘(3)的圆环状通道发生和矿化。下圆盘(5)上圆盘(3)规格一致,为底部矿物向各叶片间流动提供通道。叶片(4)由2~6片后弯弧形叶片以上、下圆盘中心呈中心对称布置,且与连接轴(1)通过焊接成为一个搅拌叶轮,通过连接轴(1)安装于搅拌装置中,且在有较大磨损时整体更换。
[0006] 需要说明的是,本领域的普通技术人员根据此实用新型的原理对本实施例进行的等效变化、修改、替换都应视为落在权利要求保护的范围之类。

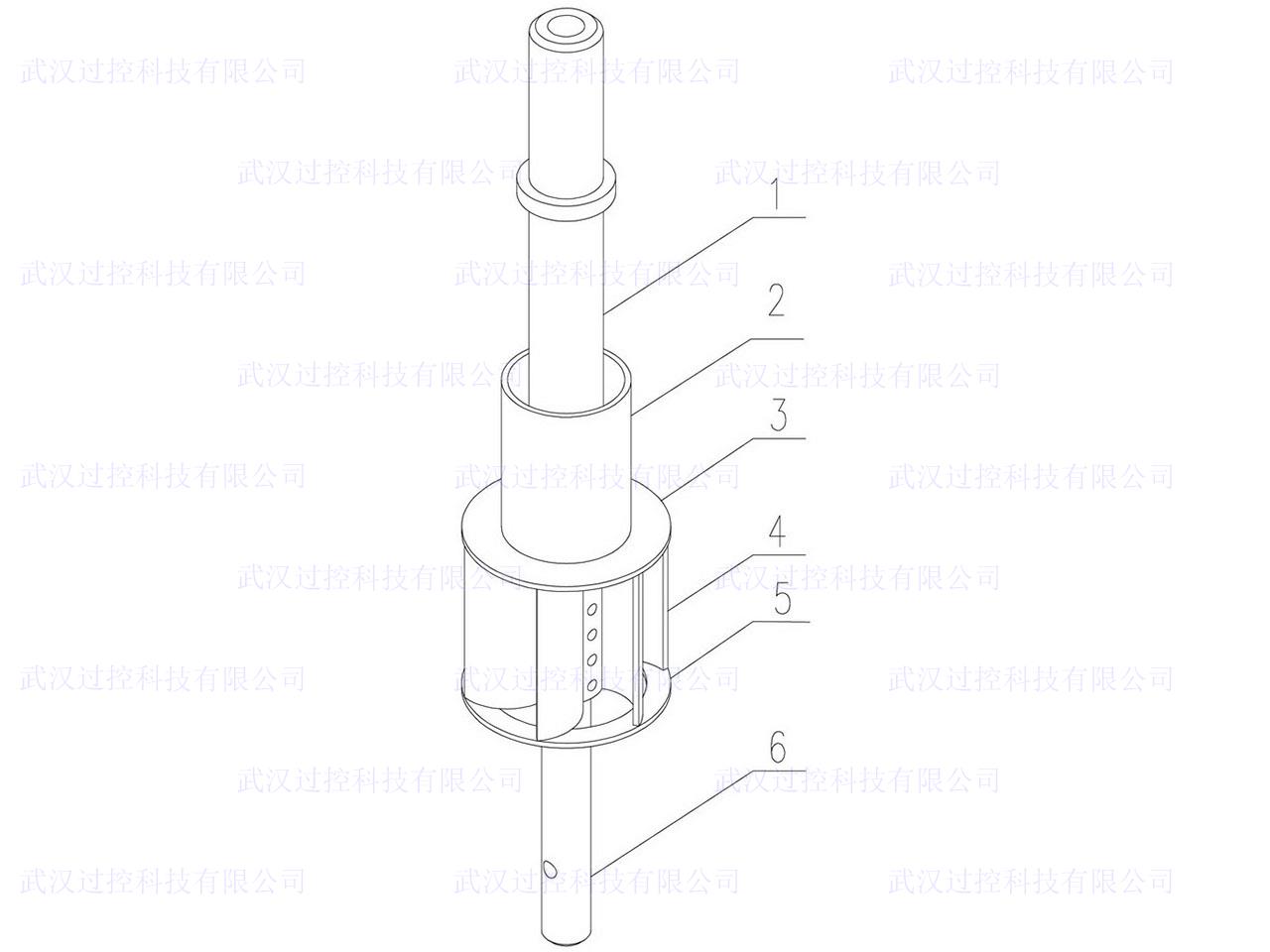

附图1

一种上圆筒下环板式自吸搅拌叶轮 附图1
