自吸式多循环搅拌器

知识产权

实用新型名称
一种机械搅拌自吸式多循环搅拌器

摘要
本实用新型涉及一种机械搅拌自吸式多循环搅拌器,包括轴承座( 1 )、轴承( 2 )、上段轴( 3 )、下段轴( 4 )、上叶轮( 5 )、密封塞( 6 )、螺杆( 7 )、下叶轮( 8 )。上段轴( 3 )为中空轴,上端配有可开启的密封塞( 6 ),其下端具有一定长度的内螺纹。下段轴( 4 )为中空轴,其上端具有一定长度的外螺纹和轴肩,下端具有一定长度的内螺纹,且在上叶轮( 5 )的连接段的各叶片间隙处具有与轴中心通孔相通的若干通气孔。上段轴( 3 )与下段轴( 4 )通过螺纹连接,并通过上段轴( 3 )的下端面与下段轴( 4 )的轴肩两个面的配合保证连接的同轴度。螺杆( 7 )的中下部设置有一个径向通孔。下叶轮( 8 )上设置有连接螺母。该搅拌器,易于更换且通过试验表明有利于提高浮选效率。

权利要求
1 .一种机械搅拌自吸式多循环搅拌器,其特征在于:包括轴承座(1)、轴承(2)、上段轴(3)、下段轴(4)、上叶轮(5)、密封塞(6)、螺杆(7)、下叶轮(8);上段轴(3)为中空轴,其下端与下段轴(4)相连;下段轴(4)为中空轴,其上端与上段轴(3)相连,下端与螺杆(7)的上端相连;螺杆(7)的下端与下叶轮(8)相连;上叶轮(5)与下段轴(4)为同心连接,各叶片间隙处具有与轴中心通孔相通的若干通气孔。
2 .根据权利要求1所述的一种机械搅拌自吸式多循环搅拌器,其特征在于上段轴(3)上端配有可开启的密封塞(6)。
3 .根据权利要求1所述的一种机械搅拌自吸式多循环搅拌器,其特征在于上段轴(3)具有一定长度的内螺纹,下段轴(4)具有一定长度的外螺纹,二者通过螺纹连接,并通过上段轴(3)的下端面与下段轴(4)的轴肩两个面的配合保证连接的同轴度。
4 .根据权利要求1所述的一种机械搅拌自吸式多循环搅拌器,其特征在于螺杆(7)的上端与下段轴(4)通过螺纹或焊接连接,下端通过螺纹与下叶轮(8)的螺母相连。
5 .根据权利要求1所述的一种机械搅拌自吸式多循环搅拌器,其特征在于螺杆(7)的中下部设置有一个径向通孔。
6 .根据权利要求1所述的一种机械搅拌自吸式多循环搅拌器,其特征在于下叶轮(8)上设置有连接螺母。

技术领域
[0001] 本实用新型涉及一种机械搅拌自吸式多循环搅拌器,属于浮选设备技术领域。

背景技术
[0002] 浮选是一种非常有效的矿物分选方法。浮选设备有很多类型,但主要分为浮选柱和浮选机两大类,其中尤以机械搅拌式浮选机应用最为广泛。机械搅拌式浮选机的核心部件是其搅拌装置的定子系统和转子(即搅拌叶轮)。虽然定子系统和转子的结构在机械搅拌式浮选机的发展过程中不断完善,但是定子系统和转子的搭配模式却一直没有改变。这种模式的不足在于高速旋转中的搅拌叶轮旋转晃动幅度大、容易磨损、不易更换。

发明内容
[0003] 本实用新型要解决的技术问题是提供一种多循环搅拌器,易于更换且通过试验表明有利于提高浮选效率。为解决上述技术问题,本实用新型提供如下技术方案:机械搅拌式浮选机的一种双圆盘叶轮,其特征在于:包括轴承座(1)、轴承(2)、上段轴(3)、下段轴(4)、上叶轮(5)、密封塞(6)、螺杆(7)、下叶轮(8)。上段轴(3)为中空轴,上端配有可开启的密封塞(6),其下端具有一定长度的内螺纹。下段轴(4)为中空轴,其上端具有一定长度的外螺纹和轴肩,下端具有一定长度的内螺纹,且在上叶轮(5)的连接段的各叶片间隙处具有与轴中心通孔相通的若干通气孔。上段轴(3)与下段轴(4)通过螺纹连接,并通过上段轴 (3)的下端面与下段轴(4)的轴肩两个面的配合保证连接的同轴度。螺杆(7)的中下部设置有一个径向通孔。下叶轮(8)上设置有连接螺母。

附图说明

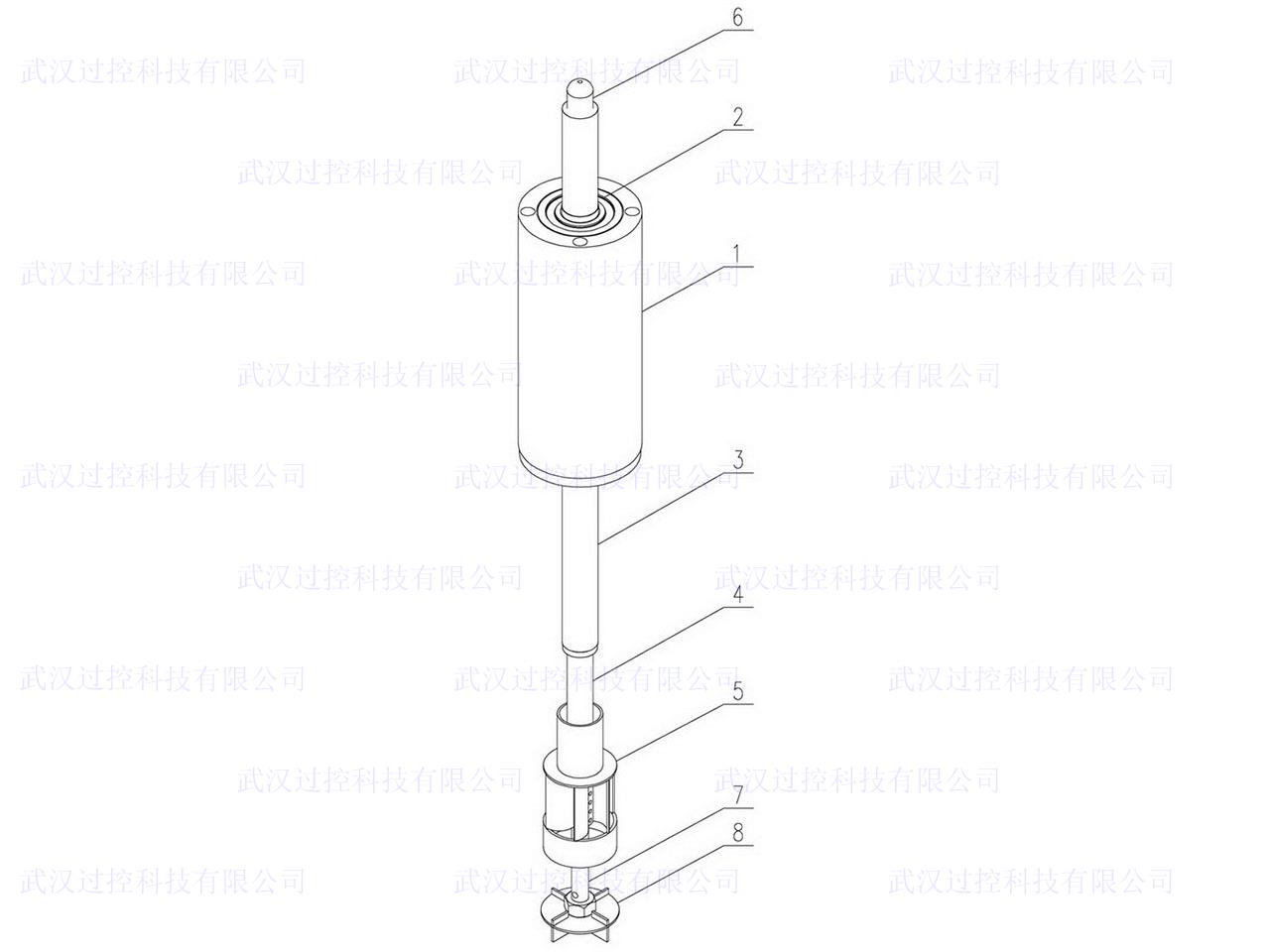

[0004] 图1是本实用新型的结构示意图。

具体实施方式
[0005] 下面结合图1对本实用新型的实施作进一步的描述,使其结构更加明了。如图1所示,一种机械搅拌自吸式多循环搅拌器,包括轴承座(1)、轴承(2)、上段轴(3)、下段轴(4)、上叶轮(5)、密封塞(6)、螺杆(7)、下叶轮(8)。上段轴(3)与下段轴(4)通过螺纹连接,并通过上段轴(3)的下端面与下段轴(4)的轴肩两个面的配合保证连接的同轴度。螺纹解决的是连接问题,同时解决了下段轴(4)的更换问题,轴肩与端面的配合解决了上下两根轴的同轴度问题,配合精度决定了高速旋转中晃动的幅度。上叶轮(5)焊接在下段轴(4) 上。上段轴(3)为中空轴,上端配有可开启的密封塞(6),打开密封塞(6)时,轴在搅拌的同时其内的中空作为空气进气通道;塞住密封塞(6)时,轴仅用于搅拌作用。上段轴(3) 和下段轴(4)均为中空轴,且下段轴(4)在上叶轮(5)的连接段的各叶片间隙处具有与轴中心通孔相通的若干通气孔,共同作为空气进气通道,其作用是当搅拌轴高速旋转时将由轴的中空引入的空气带到上叶轮(5)的空腔内,与其上下两端吸入的矿浆弥散,并与疏水矿物颗粒强烈碰撞形成矿化气泡,有利于提高浮选效率。螺杆(7)通过其螺纹与下段轴(4)的内螺纹相连,或是通过焊接与下段轴(4)连接,一是用于封闭下段轴(4)的出气通道,二是可以通过下叶轮(8)上的连接螺母与之连接。螺杆(7)的中下部设置有一个径向通孔,当连接下叶轮(8)时,用于固定其在螺杆(7)轴向的位置。


附图1

武汉过控科技有限公司 附图1
